hdi PCB (폴리염화비페닐)
Created with Pixso. 전자 튜너용 다층 단단한 PCB HDI 인쇄 회로 보드

전자 튜너용 다층 단단한 PCB HDI 인쇄 회로 보드

브랜드 이름: TECircuit
모델 번호: TEC0221
MOQ: 1pcs
가격: USD 1.99 ~ USD9.99/pcs
배달 시간: 5-15일
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
자세한 정보
원래 장소:
중국
인증:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH.
브랜드:
심천 Tecircuit 전자 유한 공사
제품 종류:
PCB, 고주파 보드, RIGID PCB, 리지드 보드, 연성 보드, Rigid-Flex PCB, IC 기판, 금속 코어
항목 번호.:
R0089
서비스:
PCBA 서비스
포장 세부 사항:
진공 패키지 + 판지 상자
공급 능력:
50000 PC / 달
강조하다:

전자 튜너 HDI 인쇄 회로 보드

,

다층 HDI 인쇄 회로판

,

전자 튜너 다층 단단한 PCB

제품 설명



제품 이미지

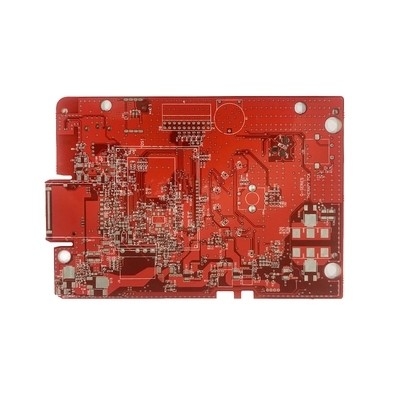

전자 튜너용 다층 단단한 PCB HDI 인쇄 회로 보드 0







TECircuit에 대해



발견:TECircuit는2004.

위치:중국 첸젠에 위치한 전자제품 제조 서비스 (EMS) 제공자.


항목:맞춤형 EMS PCB,제안다양한한 번 멈춰
상점 서비스

서비스:
인쇄회로판 (PCB그리고 인쇄 회로 보드 조립PCBA), 유연한 인쇄 회로 보드FPC), 부품 공급,
박스 제작, 테스트


품질 보장: UL,ISO 9001,ISO 14001,ISO13485, ITAF 16949 및 ROHS 및 REACH에 적합합니다.

공장 사진:
회사 자체 공장: 50,000m2 직원: 930+ 월 생산량: 100,000m2



제품 응용

  • 소비자 전자제품:

    • 텔레비전, 라디오 및 오디오 시스템에서 정확한 튜닝 및 신호 처리에 사용됩니다.
  • 자동차 시스템:

    • 자동차 오디오 시스템과 인포테인먼트 장치에서 사용되며 음질과 기능을 향상시킵니다.
  • 전기통신:

    • 라우터와 모덤과 같은 고주파 신호 조정이 필요한 장치에서 사용됩니다.
  • 방송 장비:

    • 전문 오디오 및 비디오 장비에 필수적입니다. 정확한 신호 수신 및 처리를 보장합니다.
  • 시험 및 측정 장치:

    • 정확한 주파수 조정과 높은 성능을 요구하는 장비에서 사용됩니다.
  • 의료기기:

    • 진단 영상 장비와 같은 정확한 신호 처리 장치에 통합됩니다.
  • 스마트 홈 장치:

    • 신뢰할 수 있는 통신과 조정 기능이 필요한 다양한 스마트 기기에서 발견됩니다.
  • 웨어러블 기술:

    • 고성능 전자제품으로 컴팩트한 디자인을 필요로 하는 장치에 사용됩니다.
  • 사물인터넷 장치:

    • 효율적인 데이터 전송 및 신호 관리를 위해 사물 인터넷 장치에 통합됩니다.
  • 연구 및 개발:

    • 새로운 튜닝 기술과 응용 프로그램을 테스트하기 위해 연구 개발에 사용됩니다.



제품 특성

  1. 고밀도 상호 연결:

    • HDI PCB는 더 작은 영역에서 더 많은 상호 연결으로 컴팩트한 디자인을 허용하여 전자 튜너에 이상적입니다.
  2. 향상 된 성능:

    • 전기 성능이 향상되어 경로가 짧아지고 신호 손실이 감소하여 정렬 정확성에 결정적입니다.
  3. 다층 옵션:

    • 단일 단위로 다양한 기능을 통합 할 수있는 다층 보드를 만들 수있는 능력, 여러 구성 요소의 필요성을 줄입니다.
  4. 열 관리:

    • 효율적인 열 분산 능력은 장기 사용 중 안정적인 작동을 보장합니다.
  5. 신호 무결성:

    • HDI 기술은 높은 주파수 신호를 지원합니다. 정확한 튜닝과 최소한의 간섭이 필요한 현대 전자 튜너에 필수적입니다.
  6. 얇은 선과 공간 특징:

    • 더 복잡한 회로 디자인을 허용하는 더 미세한 흔적과 공간을 지원 할 수 있습니다.
  7. 비용 효율성:

    • HDI PCB는 처음에는 더 비싸지만 종종 조립 비용을 줄이고 신뢰성을 향상시킵니다.
  8. 유연 한 설계:

    • 다양한 디자인 구성을 지원하여 다른 구성 요소와 통합을 더 쉽게합니다.
  9. 견고함:

    • 가혹한 환경에 견딜 수 있도록 설계되어 모바일 또는 아웃도어 애플리케이션에 사용되는 튜너에 유용합니다.
  10. 호환성:

    • 무선 통신 시스템과 같은 다른 기술과 쉽게 통합되어 기능을 향상시킵니다.



FAQ

질문 1: 공고에 필요한 것은 무엇입니까?
답:
PCB: QTY, Gerber 파일 및 기술 요구 사항 (물질/면면 완공 처리/황의 두께/판 두께,...)
PCBA: PCB 정보, BOM, (시험 문서...)

Q2: 어떤 파일 형식을 생산에 허용합니까?
답:
PCB 게르버 파일
PCB BOM 목록
PCBA에 대한 시험 방법


Q3: 제 파일은 안전합니까?
답:
귀하의 파일은 완전히 안전하고 안전하게 보관됩니다. 우리는 전체 프로세스 동안 고객의 IP를 보호합니다. 고객의 모든 문서는 결코 제3자에게 공유되지 않습니다.

Q4: 배송 방법은 무엇입니까?
답:

우리는 FedEx / DHL / TNT / UPS를 배송에 제공 할 수 있습니다. 또한 고객이 제공하는 배송 방법이 허용됩니다.

Q5: 지불 방법은 무엇입니까?
답:
전신 송금 (전신 TT, T/T), 페이팔은 허용됩니다.

- 네제품 설명- 네

스펙트럼
PCB 층: 1~42층
PCB 재료: CEM1, CEM3, 로저스, FR-4, 높은 Tg FR-4, 알루미늄 기반, 할로겐 없는
PCB 최대판 크기: 620mm*1100mm
PCB 인증서: RoHS 지침을 준수
PCB 두께: 1.6 ±0.1mm
외층 구리 두께: 00.5온스
내부층 구리 두께: 0.5-4ounce
PCB 최대 판 두께: 60.0mm
최소 구멍 크기: 0.20mm
최소선 너비/공간: 3/3밀리
S/M 피치: 0.1mm ((4mil)
판 두께와 개도 비율: 30:1
최소 구멍 구리: 20μm
홀 디아. 관용 (PTH): ±0.075mm ((3mil)
헐 디아. 내성 (NPTH): ±0.05mm (2mil)
구멍 위치 오차: ±0.05mm (2mil)
내장 허용: ±0.05mm (2mil)
PCB 용접 마스크: 검은색, 흰색, 노란색
PCB 표면 가공: HASL 납 없는, 침수 ENIG, 화학 틴, 플래시 골드, OSP, 금 손가락, 벗겨질 수 있는, 침수 은
전설: 흰색
E 테스트: 100% AOI, 엑스레이, 비행 탐사 시험
윤곽: 경로 및 점수/V 절단
검사 표준: IPC-A-610CC 클래스 II
인증서: UL (E503048),ISO9001/ISO14001/IATF16949
출력 보고서: 최종 검사, E-테스트, 용접성 테스트, 마이크로 섹션 및 더 많은
