hdi PCB (폴리염화비페닐)
Created with Pixso. 레이저 원격 측정기용 다층 고밀도 상호 연결 PCB 딱딱 인쇄 회로 보드

레이저 원격 측정기용 다층 고밀도 상호 연결 PCB 딱딱 인쇄 회로 보드

브랜드 이름: TECircuit
모델 번호: TEC0229
MOQ: 1pcs
가격: USD 1.99 ~ USD9.99/pcs
배달 시간: 5-15일
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
자세한 정보
원래 장소:
중국
인증:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH.
브랜드:
심천 Tecircuit 전자 유한 공사
제품 종류:
PCB, 고주파 보드, RIGID PCB, 리지드 보드, 연성 보드, Rigid-Flex PCB, IC 기판, 금속 코어
항목 번호.:
R0097
서비스:
PCBA 서비스
포장 세부 사항:
진공 패키지 + 판지 상자
공급 능력:
50000 PC / 달
강조하다:

레이저 원격 측정기 딱딱한 인쇄 회로판

,

다층 고밀도 상호 연결 PCB

,

고밀도 튼튼한 상호 연결 PCB

제품 설명



제품 이미지

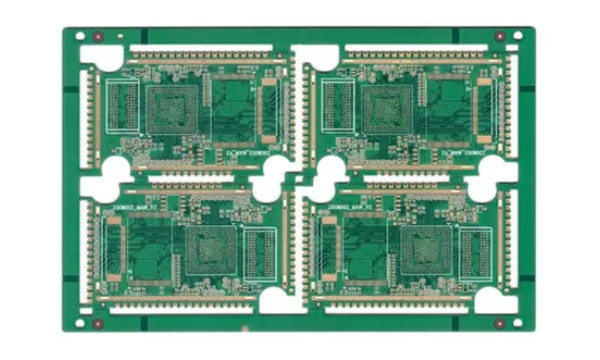

레이저 원격 측정기용 다층 고밀도 상호 연결 PCB 딱딱 인쇄 회로 보드 0







TECircuit에 대해



발견:TECircuit는2004.

위치:중국 첸젠에 위치한 전자제품 제조 서비스 (EMS) 제공자.


항목:맞춤형 EMS PCB,제안다양한한 번 멈춰
상점 서비스

서비스:
인쇄회로판 (PCB그리고 인쇄 회로 보드 조립PCBA), 유연한 인쇄 회로 보드FPC), 부품 공급,
박스 제작, 테스트


품질 보장: UL,ISO 9001,ISO 14001,ISO13485, ITAF 16949 및 ROHS 및 REACH에 적합합니다.

공장 사진:
회사 자체 공장: 50,000m2 직원: 930+ 월 생산량: 100,000m2



제품 응용

  • 수사 및 건설:

    • 건설 현장의 거리를 정확하게 측정하기 위해 조사 장비에서 사용되며 프로젝트 효율성을 향상시킵니다.
  • 산림:

    • 나무 높이와 거리를 측정하는 산림 응용 프로그램에서 사용되며 자원 관리에 도움이됩니다.
  • 군사 및 방위:

    • 다양한 전술 상황에서 표적 및 원격 측정을 위한 군사 장비에 통합되어 있습니다.
  • 스포츠 와 여가:

    • 골프 원격 측정기와 다른 스포츠 응용 프로그램에서 사용되며 정확한 거리를 측정하여 성능을 향상시킵니다.
  • 로봇 공학:

    • 탐색 및 장애물 탐지용 로봇 시스템에서 적용되며 정확한 움직임과 위치를 가능하게합니다.
  • 드론:

    • 고도 측정 및 지형 지도 제작을 위해 UAV (인종 무인 항공기) 에 통합되어 비행 능력을 향상시킵니다.
  • 자동차용 애플리케이션:

    • 고급 운전자 보조 시스템 (ADAS) 에서 거리를 측정하고 충돌을 피하는 데 사용됩니다.
  • 산업 자동화:

    • 재료 처리 자동화 시스템에서 사용되며 효율성을 향상시키기 위해 정확한 거리 측정이 가능합니다.
  • 가정 개선:

    • 레이저 거리 미터에서 발견됩니다. DIY 애호가와 전문가들이 가정 프로젝트에서 정확한 측정에 사용하는 것입니다.
  • 항공우주:

    • 고도 측정 및 항법용 항공우주 애플리케이션에 통합되어 비행 운영의 정확성을 보장합니다.



제품 특성

  1. 고밀도 상호 연결 (HDI) 설계:

    • 콤팩트하고 효율적인 레이아웃을 위해 HDI 기술을 활용하여 휴대용 장치에 필수적인 작은 발자국으로 복잡한 회로를 허용합니다.
  2. 정밀 신호 처리:

    • 고주파 신호에 최적화되어 정확한 거리 측정과 빠른 데이터 처리를 보장합니다
  3. 다층 기능:

    • 레이저 다이오드, 센서 및 마이크로 컨트롤러와 같은 다양한 구성 요소를 수용하기 위해 여러 층을 지원하여 기능을 향상시킵니다.
  4. 낮은 전력 소비:

    • 에너지 효율성을 위해 설계되어 휴대용 기기의 배터리 수명을 연장합니다. 성능을 손상시키지 않고요.
  5. 통합 부품:

    • 증폭기, ADC (아날로그-디지털 변환기) 및 마이크로 컨트롤러를 포함한 다양한 구성 요소를 갖추고 있으며 정확한 측정 및 제어를 용이하게합니다.
  6. 열 관리:

    • 장시간 사용 중 성능을 유지하기 위해 필수적인 열 분비를 위해 최적화된 레이아웃을 특징으로합니다.
  7. 강력 한 연결:

    • 데이터 전송 및 장치 통합을 위해 여러 통신 프로토콜 (예: USB, 블루투스) 을 지원합니다.
  8. 콤팩트 하고 가볍다:

    • 휴대용 원격 측정기 응용 프로그램에 적합한 작은 형태 인데, 다양한 환경에서 휴대하고 사용하기 쉽습니다.
  9. 내구성:

    • 환경적인 스트레스에 견딜 수 있는 재료로 만들어져 야외 환경에서도 안정성을 보장합니다.
  10. 사용자 정의 가능한 레이아웃:

    • 구성 요소 배치에 유연성을 제공하여 설계자가 특정 응용 프로그램 또는 요구 사항에 최적화 할 수 있습니다.



FAQ

질문 1: 공고에 필요한 것은 무엇입니까?
답:
PCB: QTY, Gerber 파일 및 기술 요구 사항 (물질/면면 완공 처리/황의 두께/판 두께,...)
PCBA: PCB 정보, BOM, (시험 문서...)

Q2: 어떤 파일 형식을 생산에 허용합니까?
답:
PCB 게르버 파일
PCB BOM 목록
PCBA에 대한 시험 방법


Q3: 제 파일은 안전합니까?
답:
귀하의 파일은 완전히 안전하고 안전하게 보관됩니다. 우리는 전체 프로세스 동안 고객의 IP를 보호합니다. 고객의 모든 문서는 결코 제3자에게 공유되지 않습니다.

Q4: 배송 방법은 무엇입니까?
답:

우리는 FedEx / DHL / TNT / UPS를 배송에 제공 할 수 있습니다. 또한 고객이 제공하는 배송 방법이 허용됩니다.

Q5: 지불 방법은 무엇입니까?
답:
전신 송금 (전신 TT, T/T), 페이팔은 허용됩니다.

- 네제품 설명- 네

스펙트럼
PCB 층: 1~42층
PCB 재료: CEM1, CEM3, 로저스, FR-4, 높은 Tg FR-4, 알루미늄 기반, 할로겐 없는
PCB 최대판 크기: 620mm*1100mm
PCB 인증서: RoHS 지침을 준수
PCB 두께: 1.6 ±0.1mm
외층 구리 두께: 00.5온스
내부층 구리 두께: 0.5-4ounce
PCB 최대 판 두께: 60.0mm
최소 구멍 크기: 0.20mm
최소선 너비/공간: 3/3밀리
S/M 피치: 0.1mm ((4mil)
판 두께와 개도 비율: 30:1
최소 구멍 구리: 20μm
홀 디아. 관용 (PTH): ±0.075mm ((3mil)
헐 디아. 내성 (NPTH): ±0.05mm (2mil)
구멍 위치 오차: ±0.05mm (2mil)
내장 허용: ±0.05mm (2mil)
PCB 용접 마스크: 검은색, 흰색, 노란색
PCB 표면 가공: HASL 납 없는, 침수 ENIG, 화학 틴, 플래시 골드, OSP, 금 손가락, 벗겨질 수 있는, 침수 은
전설: 흰색
E 테스트: 100% AOI, 엑스레이, 비행 탐사 시험
윤곽: 경로 및 점수/V 절단
검사 표준: IPC-A-610CC 클래스 II
인증서: UL (E503048),ISO9001/ISO14001/IATF16949
출력 보고서: 최종 검사, E-테스트, 용접성 테스트, 마이크로 섹션 및 더 많은
