hdi PCB (폴리염화비페닐)
Created with Pixso. 다층 HDI PCB 강직 PCB 인쇄 회로판 측정 기기

다층 HDI PCB 강직 PCB 인쇄 회로판 측정 기기

브랜드 이름: TECircuit
모델 번호: TEC0151
MOQ: 1pcs
가격: USD 1.99 ~ USD9.99/pcs
배달 시간: 5-15일
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
자세한 정보
원래 장소:
중국
인증:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
브랜드:
심천 Tecircuit 전자 유한 공사
제품 종류:
PCB, 고주파 보드, RIGID PCB, 리지드 보드, 연성 보드, Rigid-Flex PCB, IC 기판, 금속 코어
항목 번호.:
R0054
서비스:
PCBA 서비스
포장 세부 사항:
진공 패키지 + 판지 상자
공급 능력:
50000 PC / 달
강조하다:

MPCB 딱딱한 다층 HDI PCB

,

측정기 HDI 다층 PCB

,

측정기 HDI PCB

제품 설명

제품 이미지

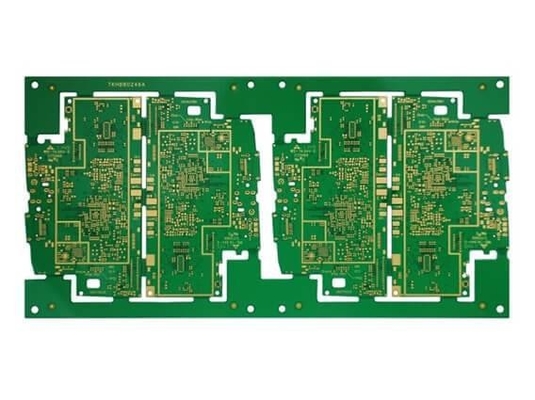

다층 HDI PCB 강직 PCB 인쇄 회로판 측정 기기 0



TECircuit에 대해



발견:TECircuit는2004.

위치:중국 첸젠에 위치한 전자제품 제조 서비스 (EMS) 제공자.


항목:맞춤형 EMS PCB,제안다양한한 번 멈춰
상점 서비스

서비스:
인쇄회로판 (PCB그리고 인쇄 회로 보드 조립PCBA), 유연한 인쇄 회로 보드FPC), 부품 공급,
박스 제작, 테스트


품질 보장: UL,ISO 9001,ISO 14001,ISO13485, ITAF 16949 및 ROHS 및 REACH에 적합합니다.

공장 사진:
회사 자체 공장: 50,000m2 직원: 930+ 월 생산량: 100,000m2



제품 응용



  • 디지털 멀티미터:

    • 고밀도 회로 레이아웃에 사용되며 정확한 전압, 전류 및 저항 측정이 필요하며 컴팩트한 디자인을 가능하게합니다.
  • 오실로스코프:

    • 고주파 측정 회로에서 사용되며 최소 신호 손실로 정확한 신호 캡처 및 분석을 허용합니다.
  • 신호 처리기:

    • 스펙트럼 분석기나 파동 형태 생성기 같은 복잡한 신호 처리를 필요로 하는 장치에 통합됩니다.
  • 온도 측정 장치:

    • 열쌍과 디지털 온도 측정기에 사용되며, 콤팩트한 형식 요소에서 정확하고 빠른 온도 판정을 지원합니다.
  • 압력 센서:

    • 다양한 측정 장치에서 사용되며 고밀도 상호 연결 기술을 활용하여 정확한 압력 판도를 제공합니다.
  • 흐름계:

    • 유체 흐름을 측정하는 회로에 통합되어 있습니다. 공간이 제한되어 정확한 판독이 중요합니다.
  • 환경 모니터링 장비:

    • 공기 질, 습도 및 다른 환경 매개 변수를 모니터링하는 장치에서 사용되며 컴팩트하고 효율적인 설계가 필요합니다.
  • 캘리브레이션 장비:

    • 정밀 캘리브레이션 도구에서 사용되며 정확한 측정과 안정적인 성능을 보장합니다.
  • 휴대용 측정기:

    • 크기와 무게가 중요한 소음 레벨 미터 및 가스 분석기와 같은 다양한 측정을위한 휴대용 장치에 통합됩니다.
  • 데이터 획득 시스템:

    • 여러 센서에서 데이터를 수집하고 분석하는 시스템에서 사용되며 HDI 기술의 높은 밀도와 성능을 활용합니다.



제품 특성

  1. 높은 밀도:

    • HDI (High-Density Interconnect) PCB는 더 작은 영역에서 더 많은 구성 요소를 허용하여 컴팩트 측정 도구에 이상적입니다.
  2. 신호 완전성 향상:

    • 더 짧은 흔적과 기생물 용량 감소는 고주파 애플리케이션에 매우 중요한 신호 무결성을 향상시킵니다.
  3. 더 나은 열 관리:

    • 첨단 재료와 HDI PCB의 계층 설계는 민감한 응용 프로그램에서 성능을 유지하여 열 분비를 효과적으로 관리하는 데 도움이됩니다.
  4. 로팅 유연성 향상:

    • 마이크로 비아와 묻힌 비아의 사용은 복잡한 라우팅 옵션을 허용하여 복잡한 회로 디자인을 가능하게합니다.
  5. 가벼운 무게:

    • HDI 설계에서 소재 사용량이 줄어드는 것은 휴대용 측정 장치에 유익한 가벼운 보드를 가져옵니다.
  6. 대용량에서 비용 효율성:

    • 초기 비용은 더 높을 수 있지만 HDI PCB는 효율성과 성능으로 인해 대용량 생산에 비용 효율적이 될 수 있습니다.
  7. 사용자 정의 가능성:

    • 특정 애플리케이션에 맞게 조정할 수 있으며, 측정 기기의 요구를 충족시키는 고유 한 레이아웃과 구성 요소 배치를 허용합니다.
  8. 내구성:

    • HDI PCB는 기계적 스트레스와 환경 조건에 견딜 수 있도록 설계되어 다양한 응용 분야에서 신뢰성을 보장합니다.
  9. 규제 준수:

    • 안전성 및 성능에 대한 산업 표준을 충족하도록 설계하여 다양한 측정 기기에 대한 신뢰할 수있는 작동을 보장합니다.
  10. 편리 한 통합:

    • 다양한 부품과 기술과 호환되며, 고급 기능이 측정 장치에 통합되는 것을 용이하게합니다.





FAQ

질문 1: 공고에 필요한 것은 무엇입니까?
답:
PCB: QTY, Gerber 파일 및 기술 요구 사항 (물질/면면 완공 처리/황의 두께/판 두께,...)
PCBA: PCB 정보, BOM, (시험 문서...)

Q2: 어떤 파일 형식을 생산에 허용합니까?
답:
PCB 게르버 파일
PCB BOM 목록
PCBA에 대한 시험 방법


Q3: 제 파일은 안전합니까?
답:
귀하의 파일은 완전히 안전하고 안전하게 보관됩니다. 우리는 전체 프로세스 동안 고객의 IP를 보호합니다. 고객의 모든 문서는 결코 제3자에게 공유되지 않습니다.

Q4: 배송 방법은 무엇입니까?
답:

우리는 FedEx / DHL / TNT / UPS를 배송에 제공 할 수 있습니다. 또한 고객이 제공하는 배송 방법이 허용됩니다.

Q5: 지불 방법은 무엇입니까?
답:
전신 송금 (전신 TT, T/T), 페이팔은 허용됩니다.

- 네제품 설명- 네

스펙트럼
PCB 층: 1~42층
PCB 재료: CEM1, CEM3, 로저스, FR-4, 높은 Tg FR-4, 알루미늄 기반, 할로겐 없는
PCB 최대판 크기: 620mm*1100mm
PCB 인증서: RoHS 지침을 준수
PCB 두께: 1.6 ±0.1mm
외층 구리 두께: 00.5온스
내부층 구리 두께: 0.5-4ounce
PCB 최대 판 두께: 60.0mm
최소 구멍 크기: 0.20mm
최소선 너비/공간: 3/3밀리
S/M 피치: 0.1mm ((4mil)
판 두께와 개도 비율: 30:1
최소 구멍 구리: 20μm
홀 디아. 관용 (PTH): ±0.075mm ((3mil)
헐 디아. 내성 (NPTH): ±0.05mm (2mil)
구멍 위치 오차: ±0.05mm (2mil)
내장 허용: ±0.05mm (2mil)
PCB 용접 마스크: 검은색, 흰색, 노란색
PCB 표면 가공: HASL 납 없는, 침수 ENIG, 화학 틴, 플래시 골드, OSP, 금 손가락, 벗겨질 수 있는, 침수 은
전설: 흰색
E 테스트: 100% AOI, 엑스레이, 비행 탐사 시험
윤곽: 경로 및 점수/V 절단
검사 표준: IPC-A-610CC 클래스 II
인증서: UL (E503048),ISO9001/ISO14001/IATF16949
출력 보고서: 최종 검사, E-테스트, 용접성 테스트, 마이크로 섹션 및 더 많은
