hdi PCB (폴리염화비페닐)
Created with Pixso. 다층 단단한 HDI PCB 인쇄 회로판 태블릿 컴퓨터 전자제품 제조

다층 단단한 HDI PCB 인쇄 회로판 태블릿 컴퓨터 전자제품 제조

브랜드 이름: TECircuit
모델 번호: TEC0153
MOQ: 1pcs
가격: USD 1.99 ~ USD9.99/pcs
배달 시간: 5-15일
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
자세한 정보
원래 장소:
중국
인증:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
브랜드:
심천 Tecircuit 전자 유한 공사
제품 종류:
PCB, 고주파 보드, RIGID PCB, 리지드 보드, 연성 보드, Rigid-Flex PCB, IC 기판, 금속 코어
항목 번호.:
R0056
서비스:
PCBA 서비스
포장 세부 사항:
진공 패키지 + 판지 상자
공급 능력:
50000 PC / 달
강조하다:

다층 단단한 HDI PCB 보드

,

전자제품 제조 튼튼한 HDI PCB

,

컴퓨터 제조 인쇄 회로판

제품 설명

제품 이미지

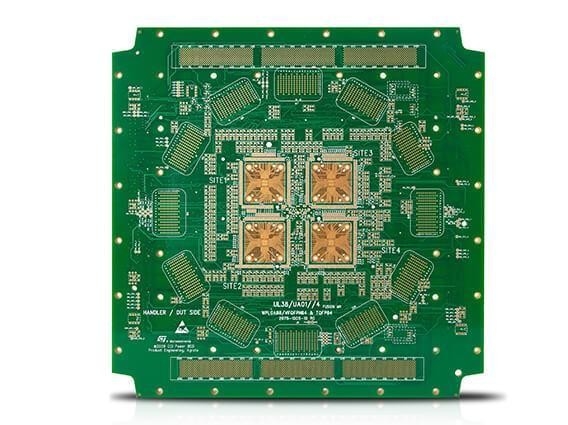

다층 단단한 HDI PCB 인쇄 회로판 태블릿 컴퓨터 전자제품 제조 0







TECircuit에 대해



발견:TECircuit는2004.

위치:중국 첸젠에 위치한 전자제품 제조 서비스 (EMS) 제공자.


항목:맞춤형 EMS PCB,제안다양한한 번 멈춰
상점 서비스

서비스:
인쇄회로판 (PCB그리고 인쇄 회로 보드 조립PCBA), 유연한 인쇄 회로 보드FPC), 부품 공급,
박스 제작, 테스트


품질 보장: UL,ISO 9001,ISO 14001,ISO13485, ITAF 16949 및 ROHS 및 REACH에 적합합니다.

공장 사진:
회사 자체 공장: 50,000m2 직원: 930+ 월 생산량: 100,000m2



제품 응용



  • 메인 로직 보드:

    • 중앙 처리 장치 (CPU) 및 그래픽 처리 장치 (GPU) 회로에서 사용되며 강력한 성능을 위해 고밀도 연결을 제공합니다.
  • 표시 인터페이스:

    • 터치 스크린 및 LCD/LED 디스플레이 연결에 사용되며 고해상도 출력 및 반응성을 보장합니다.
  • 전력 관리 시스템:

    • 배터리 충전, 전력 분배, 에너지 효율을 관리하는 회로로 통합되어 배터리 수명을 연장합니다.
  • 무선 통신 모듈:

    • Wi-Fi, 블루투스 및 셀룰러 연결 구성 요소에 사용되며 신뢰할 수 있고 빠른 데이터 전송을 보장합니다.
  • 카메라 모듈:

    • 전면 카메라와 후면 카메라를 지원하는 회로에 사용되며 고품질의 이미지 및 비디오 처리를 가능하게합니다.
  • 오디오 시스템:

    • 음향 증폭기 회로와 스피커 연결에 통합되어 고품질의 음향 출력을 제공합니다.
  • 센서:

    • 가속도계와 자이로스코프와 같은 다양한 센서에서 사용되며 방향 감지 및 운동 감지과 같은 기능을 향상시킵니다.
  • 저장 인터페이스:

    • 플래시 메모리 저장 용 연결에 사용되며 빠른 데이터 액세스 및 전송 속도를 보장합니다.
  • 충전 포트:

    • USB-C 또는 다른 충전 인터페이스에 통합되어 효율적인 전력 전송 및 데이터 연결을 촉진합니다.
  • 열 관리 시스템:

    • 효율적인 열 방출을 필요로 하는 설계에서 사용되며, 장기간 사용 중 최적의 성능을 유지합니다.



제품 특성

  1. 높은 밀도:

    • HDI (High-Density Interconnect) PCB는 얇은 태블릿 프로필에 필수적인 많은 구성 요소를 가진 컴팩트한 디자인을 허용합니다.
  2. 신호 완전성 향상:

    • 더 짧은 경로와 최적화된 라우팅은 초고속 데이터 전송과 통신에 매우 중요한 신호 품질을 향상시킵니다.
  3. 더 나은 열 관리:

    • 첨단 재료와 다층 설계는 열을 효과적으로 분산시켜 집중적인 작업 중에 과열되는 것을 방지합니다.
  4. 로팅 유연성 향상:

    • 마이크로 비아와 묻힌 비아의 사용은 복잡한 회로 배열을 허용하여 공간 효율을 극대화합니다.
  5. 가벼운 디자인:

    • 소재 사용량이 줄어드는 것은 가벼운 태블릿 디자인으로 인해 휴대성과 사용자 경험을 향상시킵니다.
  6. 대량 생산 에서 비용 효율성:

    • 초기 비용은 더 높을 수 있지만 HDI PCB는 성능 장점으로 인해 대규모 제조에 비용 효율적이 될 수 있습니다.
  7. 사용자 정의 가능성:

    • 특정 설계 요구 사항을 충족하도록 조정 할 수 있으며 다양한 태블릿 모델에 대한 고유 한 레이아웃과 구성을 가능하게합니다.
  8. 내구성:

    • 환경적인 요인에 견딜 수 있도록 만들어져 일상적인 사용에서 안정적인 성능을 보장합니다.
  9. 규제 준수:

    • 안전성과 성능에 대한 산업 표준을 충족하도록 설계되어 소비자 전자제품의 안정적인 작동을 보장합니다.
  10. 편리 한 통합:

    • 다양한 구성 요소와 호환되며, 첨단 기능과 기술을 태블릿에 통합하는 것을 용이하게합니다.





FAQ

질문 1: 공고에 필요한 것은 무엇입니까?
답:
PCB: QTY, Gerber 파일 및 기술 요구 사항 (물질/면면 완공 처리/황의 두께/판 두께,...)
PCBA: PCB 정보, BOM, (시험 문서...)

Q2: 어떤 파일 형식을 생산에 허용합니까?
답:
PCB 게르버 파일
PCB BOM 목록
PCBA에 대한 시험 방법


Q3: 제 파일은 안전합니까?
답:
귀하의 파일은 완전히 안전하고 안전하게 보관됩니다. 우리는 전체 프로세스 동안 고객의 IP를 보호합니다. 고객의 모든 문서는 결코 제3자에게 공유되지 않습니다.

Q4: 배송 방법은 무엇입니까?
답:

우리는 FedEx / DHL / TNT / UPS를 배송에 제공 할 수 있습니다. 또한 고객이 제공하는 배송 방법이 허용됩니다.

Q5: 지불 방법은 무엇입니까?
답:
전신 송금 (전신 TT, T/T), 페이팔은 허용됩니다.

- 네제품 설명- 네

스펙트럼
PCB 층: 1~42층
PCB 재료: CEM1, CEM3, 로저스, FR-4, 높은 Tg FR-4, 알루미늄 기반, 할로겐 없는
PCB 최대판 크기: 620mm*1100mm
PCB 인증서: RoHS 지침을 준수
PCB 두께: 1.6 ±0.1mm
외층 구리 두께: 00.5온스
내부층 구리 두께: 0.5-4ounce
PCB 최대 판 두께: 60.0mm
최소 구멍 크기: 0.20mm
최소선 너비/공간: 3/3밀리
S/M 피치: 0.1mm ((4mil)
판 두께와 개도 비율: 30:1
최소 구멍 구리: 20μm
홀 디아. 관용 (PTH): ±0.075mm ((3mil)
헐 디아. 내성 (NPTH): ±0.05mm (2mil)
구멍 위치 오차: ±0.05mm (2mil)
내장 허용: ±0.05mm (2mil)
PCB 용접 마스크: 검은색, 흰색, 노란색
PCB 표면 가공: HASL 납 없는, 침수 ENIG, 화학 틴, 플래시 골드, OSP, 금 손가락, 벗겨질 수 있는, 침수 은
전설: 흰색
E 테스트: 100% AOI, 엑스레이, 비행 탐사 시험
윤곽: 경로 및 점수/V 절단
검사 표준: IPC-A-610CC 클래스 II
인증서: UL (E503048),ISO9001/ISO14001/IATF16949
출력 보고서: 최종 검사, E-테스트, 용접성 테스트, 마이크로 섹션 및 더 많은
