Created with Pixso. 산업 자동화 통신용 다층 단단한 고주파 PCB 보드

산업 자동화 통신용 다층 단단한 고주파 PCB 보드

브랜드 이름: TECircuit
모델 번호: TEC0163
MOQ: 1pcs
가격: USD 1.99 ~ USD9.99/pcs
배달 시간: 5-15일
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
자세한 정보
원래 장소:
중국
인증:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
브랜드:
심천 Tecircuit 전자 유한 공사
제품 종류:
PCB, 고주파 보드, RIGID PCB, 리지드 보드, 연성 보드, Rigid-Flex PCB, IC 기판, 금속 코어
항목 번호.:
R0066
서비스:
PCBA 서비스
포장 세부 사항:
진공 패키지 + 판지 상자
공급 능력:
50000 PC / 달
강조하다:

산업 자동화 고주파 PCB

,

통신 고주파 PCB 보드

,

다층 단단한 고주파 PCB

제품 설명

제품 이미지

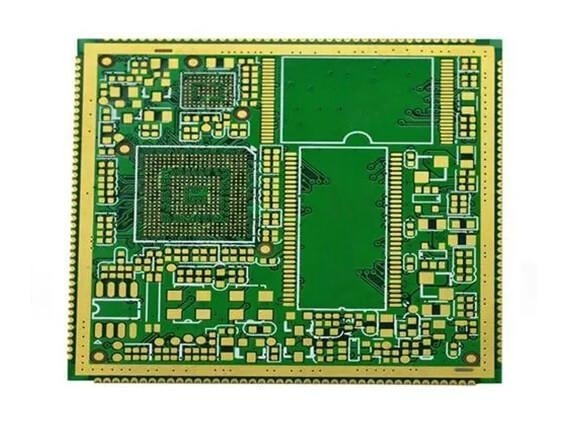

산업 자동화 통신용 다층 단단한 고주파 PCB 보드 0





TECircuit에 대해



발견:TECircuit는2004.

위치:중국 첸젠에 위치한 전자제품 제조 서비스 (EMS) 제공자.


항목:맞춤형 EMS PCB,제안다양한한 번 멈춰
상점 서비스

서비스:
인쇄회로판 (PCB그리고 인쇄 회로 보드 조립PCBA), 유연한 인쇄 회로 보드FPC), 부품 공급,
박스 제작, 테스트


품질 보장: UL,ISO 9001,ISO 14001,ISO13485, ITAF 16949 및 ROHS 및 REACH에 적합합니다.

공장 사진:
회사 자체 공장: 50,000m2 직원: 930+ 월 생산량: 100,000m2



제품 응용



  • 제어 시스템:

    • 프로그래밍 가능한 논리 제어기 (PLC) 와 분산 제어 시스템 (DCS) 에서 자동화 프로세스 및 기계 관리에 사용됩니다.
  • 센서 인터페이스:

    • 다양한 센서 (온도, 압력, 흐름) 를 제어 시스템과 연결하는 PCB에서 사용되며 실시간 데이터 획득을 가능하게합니다.
  • 통신 프로토콜:

    • CAN, Modbus, Profibus 및 이더넷과 같은 산업 통신 프로토콜을 지원하는 장치에 통합되어 장치 간의 데이터 교환을 촉진합니다.
  • 로봇 공학:

    • 로봇 컨트롤러를 위한 PCB에서 사용되며 센서, 액추에이터, 중앙 처리 장치 간의 통신을 가능하게 합니다.
  • 기계 비전 시스템:

    • 품질 관리 및 검사를 위해 카메라를 사용하는 시스템에서 사용되며 처리 장치에 고속 데이터 전송을 제공합니다.
  • 산업용 사물인터넷 (IIoT):

    • 데이터 분석과 원격 모니터링을 위해 기계와 센서를 클라우드 서비스로 연결하는 IIoT 장치에 통합됩니다.
  • 네트워크 장비:

    • 산업용 네트워크 스위치와 라우터에서 사용되며 기계와 시스템 간의 신뢰할 수있는 데이터 통신을 보장합니다.
  • 필드 장치:

    • 스마트 미터와 액추에이터와 같은 다양한 현장 장치에 사용되며 산업 환경에서 효율적인 통신을 가능하게합니다.
  • 데이터 획득 시스템:

    • 여러 출처에서 데이터를 수집하고 분석하는 시스템에 통합되어 의사 결정에 필요한 정확하고 신속한 정보를 보장합니다.
  • 전력 분배 시스템:

    • 전력 관리 시스템의 통신 회로에서 사용되며 전력 분배의 제어 및 모니터링을 용이하게합니다.



제품 특성

  1. 낮은 다이 일렉트릭 손실:

    • 소형전기 손실을 가진 소재로 만들어져 신호 분해를 최소화하여 높은 주파수에서 효과적인 통신을 보장합니다.
  2. 고 정밀 설계:

    • 중요한 애플리케이션에서 신호 무결성과 성능을 유지하기 위해 엄격한 관용과 고품질의 제조가 필요합니다.
  3. 제어된 임페던스:

    • 특정 임피던스 레벨 (일반적으로 50 오름) 을 유지하도록 설계하여 신호 반사를 방지하고 효율적인 전력 전송을 보장합니다.
  4. 다층 건축:

    • 종종 라우팅을 최적화하고, 전자기 간섭 (EMI) 을 줄이고, 민감한 구성 요소를 보호하기 위해 다층 디자인을 사용합니다.
  5. 열 관리:

    • 고전력 부품의 신뢰성 있는 작동을 보장하기 위해 효율적으로 열을 분산할 수 있는 환경.
  6. 증진 된 신호 완전성:

    • 최소 손실로 고속 데이터 전송을 지원합니다. 자동화 시스템에서의 효과적인 통신에 중요합니다.
  7. 견고 함 과 내구성:

    • 극한의 온도, 진동, 화학물질에 노출되는 등 가혹한 산업환경에 견딜 수 있도록 만들어졌습니다.
  8. 규제 준수:

    • 안전성 및 성능에 대한 산업 표준을 충족하도록 설계되어 다양한 산업용 용도로 안정적인 작동을 보장합니다.
  9. 사용자 정의 가능한 디자인:

    • 특정 자동화 요구 사항에 맞게 조정할 수 있으며, 다양한 애플리케이션에 맞게 독특한 레이아웃과 구성이 가능합니다.
  10. 편리 한 통합:

    • 표준 부품 및 통신 프로토콜과 호환되며 기존 산업 시스템에 원활한 통합을 촉진합니다.





FAQ

질문 1: 공고에 필요한 것은 무엇입니까?
답:
PCB: QTY, Gerber 파일 및 기술 요구 사항 (물질/면면 완공 처리/황의 두께/판 두께,...)
PCBA: PCB 정보, BOM, (시험 문서...)

Q2: 어떤 파일 형식을 생산에 허용합니까?
답:
PCB 게르버 파일
PCB BOM 목록
PCBA에 대한 시험 방법


Q3: 제 파일은 안전합니까?
답:
귀하의 파일은 완전히 안전하고 안전하게 보관됩니다. 우리는 전체 프로세스 동안 고객의 IP를 보호합니다. 고객의 모든 문서는 결코 제3자에게 공유되지 않습니다.

Q4: 배송 방법은 무엇입니까?
답:

우리는 FedEx / DHL / TNT / UPS를 배송에 제공 할 수 있습니다. 또한 고객이 제공하는 배송 방법이 허용됩니다.

Q5: 지불 방법은 무엇입니까?
답:
전신 송금 (전신 TT, T/T), 페이팔은 허용됩니다.

- 네제품 설명- 네

스펙트럼
PCB 층: 1~42층
PCB 재료: CEM1, CEM3, 로저스, FR-4, 높은 Tg FR-4, 알루미늄 기반, 할로겐 없는
PCB 최대판 크기: 620mm*1100mm
PCB 인증서: RoHS 지침을 준수
PCB 두께: 1.6 ±0.1mm
외층 구리 두께: 00.5온스
내부층 구리 두께: 0.5-4ounce
PCB 최대 판 두께: 60.0mm
최소 구멍 크기: 0.20mm
최소선 너비/공간: 3/3밀리
S/M 피치: 0.1mm ((4mil)
판 두께와 개도 비율: 30:1
최소 구멍 구리: 20μm
홀 디아. 관용 (PTH): ±0.075mm ((3mil)
헐 디아. 내성 (NPTH): ±0.05mm (2mil)
구멍 위치 오차: ±0.05mm (2mil)
내장 허용: ±0.05mm (2mil)
PCB 용접 마스크: 검은색, 흰색, 노란색
PCB 표면 가공: HASL 납 없는, 침수 ENIG, 화학 틴, 플래시 골드, OSP, 금 손가락, 벗겨질 수 있는, 침수 은
전설: 흰색
E 테스트: 100% AOI, 엑스레이, 비행 탐사 시험
윤곽: 경로 및 점수/V 절단
검사 표준: IPC-A-610CC 클래스 II
인증서: UL (E503048),ISO9001/ISO14001/IATF16949
출력 보고서: 최종 검사, E-테스트, 용접성 테스트, 마이크로 섹션 및 더 많은
