고주파 PCB
Created with Pixso. 무선 기지 스테이션용 고주파 다층 PCB 인쇄 회로 보드

무선 기지 스테이션용 고주파 다층 PCB 인쇄 회로 보드

브랜드 이름: TECircuit
모델 번호: TEC0160
MOQ: 1pcs
가격: USD 1.99 ~ USD9.99/pcs
배달 시간: 5-15일
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
자세한 정보
원래 장소:
중국
인증:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
브랜드:
심천 Tecircuit 전자 유한 공사
제품 종류:
PCB, 고주파 보드, RIGID PCB, 리지드 보드, 연성 보드, Rigid-Flex PCB, IC 기판, 금속 코어
항목 번호.:
R0063
서비스:
PCBA 서비스
포장 세부 사항:
진공 패키지 + 판지 상자
공급 능력:
50000 PC / 달
강조하다:

고주파 다층 인쇄 회로 기판

,

무선 베이스 스테이션 다층 PCB

,

무선 베이스 스테이션 PCB 보드

제품 설명

제품 이미지

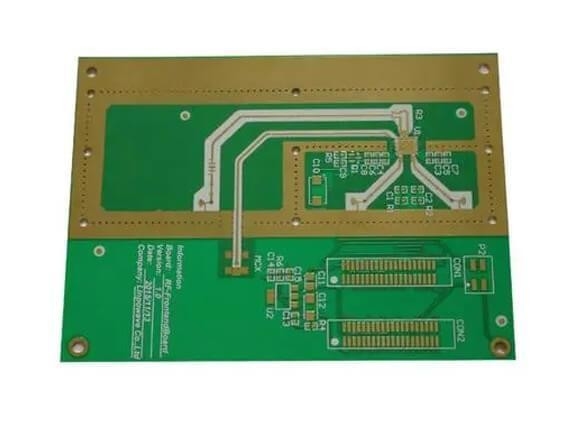

무선 기지 스테이션용 고주파 다층 PCB 인쇄 회로 보드 0





TECircuit에 대해



발견:TECircuit는2004.

위치:중국 첸젠에 위치한 전자제품 제조 서비스 (EMS) 제공자.


항목:맞춤형 EMS PCB,제안다양한한 번 멈춰
상점 서비스

서비스:
인쇄회로판 (PCB그리고 인쇄 회로 보드 조립PCBA), 유연한 인쇄 회로 보드FPC), 부품 공급,
박스 제작, 테스트


품질 보장: UL,ISO 9001,ISO 14001,ISO13485, ITAF 16949 및 ROHS 및 REACH에 적합합니다.

공장 사진:
회사 자체 공장: 50,000m2 직원: 930+ 월 생산량: 100,000m2



제품 응용



  • 신호 처리 장치:

    • 효율적인 전송 및 수신을 위해 RF 신호 처리 회로에서 신호를 증폭, 필터 및 모듈링하는 데 사용됩니다.
  • 송신기:

    • 이동 통신에 필수적인 라디오 신호의 송신 및 수신을 처리하는 트랜시버 모듈에 사용됩니다.
  • 안테나 인터페이스:

    • 안테나를 기지국과 연결하는 PCB에 통합되어 신호 품질과 범위를 최적화합니다.
  • 전력 증폭기:

    • 장거리 통신을 위한 신호 강도를 높이기 위해 고주파 전력 증폭회로 사용된다.
  • 베이스밴드 처리:

    • 디지털 신호 처리를 처리하는 베이스밴드 프로세서에서 사용되며 효율적인 데이터 처리 및 변환을 가능하게합니다.
  • 네트워크 인터페이스 카드:

    • 기본 스테이션과 네트워크 사이의 데이터 통신을 관리하는 구성 요소에 통합되어 고속 연결을 보장합니다.
  • 무선 통신 모듈:

    • LTE, 5G 및 다른 무선 기술 모듈에서 사용되며 고급 통신 기능을 촉진합니다.
  • 필터 회로:

    • 원치 않는 주파수를 제거하고 신호의 명확성을 향상시키는 필터 설계에 사용됩니다.
  • 디지털 신호 처리기 (DSP):

    • 디지털 신호에 대한 복잡한 계산을 수행하는 회로에 통합되어 통신 품질을 향상시킵니다.
  • 제어 시스템:

    • 제어 회로에서 사용되며, 안정성과 효율성을 보장하여 기지 스테이션 구성 요소의 작동을 모니터링하고 관리합니다.



제품 특성

  1. 저손실 물질:

    • 높은 주파수에서 신호 분해를 최소화하기 위해 낮은 변압 손실을 가진 재료로 만들어져 효율적인 신호 전송을 보장합니다.
  2. 높은 열 안정성:

    • 온도 변동에 견딜 수 있도록 설계되어 까다로운 환경에서 성능을 유지합니다.
  3. 정밀 제조:

    • 첨단 제조 기술을 활용하여 고주파 애플리케이션에 필수적인 긴 관용과 고품질의 완성도를 달성합니다.
  4. 임페던스 제어:

    • 신호 반사를 방지하고 일관된 성능을 보장하기 위해 제어 된 임피던스 수준을 유지하도록 설계되었습니다.
  5. 다층 건축:

    • 종종 다층 PCB로 구성되어 고주파 신호의 라우팅 및 보호 기능을 최적화하여 성능을 향상시킵니다.
  6. 강력 한 전기 성능:

    • 극소량의 신호 손실을 가진 고속 데이터 전송을 지원합니다.
  7. 탁월 한 열 관리:

    • 효율적으로 열을 분산하도록 설계되어 고전력 부품의 안정적인 작동을 보장합니다.
  8. 사용자 정의 가능한 디자인:

    • 특정 애플리케이션 요구 사항에 맞게 조정할 수 있으며, 독특한 레이아웃과 구성을 허용합니다.
  9. 내구성:

    • 가혹한 환경 조건에 견딜 수 있도록 만들어져 야외용용으로 장시간 안정성을 보장합니다.
  10. 규제 준수:

    • 안전성과 성능에 대한 산업 표준을 충족하도록 설계되어 통신 네트워크의 신뢰할 수 있는 운영을 보장합니다.





FAQ

질문 1: 공고에 필요한 것은 무엇입니까?
답:
PCB: QTY, Gerber 파일 및 기술 요구 사항 (물질/면면 완공 처리/황의 두께/판 두께,...)
PCBA: PCB 정보, BOM, (시험 문서...)

Q2: 어떤 파일 형식을 생산에 허용합니까?
답:
PCB 게르버 파일
PCB BOM 목록
PCBA에 대한 시험 방법


Q3: 제 파일은 안전합니까?
답:
귀하의 파일은 완전히 안전하고 안전하게 보관됩니다. 우리는 전체 프로세스 동안 고객의 IP를 보호합니다. 고객의 모든 문서는 결코 제3자에게 공유되지 않습니다.

Q4: 배송 방법은 무엇입니까?
답:

우리는 FedEx / DHL / TNT / UPS를 배송에 제공 할 수 있습니다. 또한 고객이 제공하는 배송 방법이 허용됩니다.

Q5: 지불 방법은 무엇입니까?
답:
전신 송금 (전신 TT, T/T), 페이팔은 허용됩니다.

- 네제품 설명- 네

스펙트럼
PCB 층: 1~42층
PCB 재료: CEM1, CEM3, 로저스, FR-4, 높은 Tg FR-4, 알루미늄 기반, 할로겐 없는
PCB 최대판 크기: 620mm*1100mm
PCB 인증서: RoHS 지침을 준수
PCB 두께: 1.6 ±0.1mm
외층 구리 두께: 00.5온스
내부층 구리 두께: 0.5-4ounce
PCB 최대 판 두께: 60.0mm
최소 구멍 크기: 0.20mm
최소선 너비/공간: 3/3밀리
S/M 피치: 0.1mm ((4mil)
판 두께와 개도 비율: 30:1
최소 구멍 구리: 20μm
홀 디아. 관용 (PTH): ±0.075mm ((3mil)
헐 디아. 내성 (NPTH): ±0.05mm (2mil)
구멍 위치 오차: ±0.05mm (2mil)
내장 허용: ±0.05mm (2mil)
PCB 용접 마스크: 검은색, 흰색, 노란색
PCB 표면 가공: HASL 납 없는, 침수 ENIG, 화학 틴, 플래시 골드, OSP, 금 손가락, 벗겨질 수 있는, 침수 은
전설: 흰색
E 테스트: 100% AOI, 엑스레이, 비행 탐사 시험
윤곽: 경로 및 점수/V 절단
검사 표준: IPC-A-610CC 클래스 II
인증서: UL (E503048),ISO9001/ISO14001/IATF16949
출력 보고서: 최종 검사, E-테스트, 용접성 테스트, 마이크로 섹션 및 더 많은
