고주파 PCB
Created with Pixso. 사용자 지정 고주파 다층 PCB 보드 파도 필터용 인쇄 회로 보드

사용자 지정 고주파 다층 PCB 보드 파도 필터용 인쇄 회로 보드

브랜드 이름: TECircuit
모델 번호: TEC0161
MOQ: 1pcs
가격: USD 1.99 ~ USD9.99/pcs
배달 시간: 5-15일
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
자세한 정보
원래 장소:
중국
인증:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
브랜드:
심천 Tecircuit 전자 유한 공사
제품 종류:
PCB, 고주파 보드, RIGID PCB, 리지드 보드, 연성 보드, Rigid-Flex PCB, IC 기판, 금속 코어
항목 번호.:
R0064
서비스:
PCBA 서비스
포장 세부 사항:
진공 패키지 + 판지 상자
공급 능력:
50000 PC / 달
강조하다:

맞춤형 고주파 다층 PCB

,

사용자 지정 PCB 보드 고 주파수

,

파동 필터 인쇄 회로판

제품 설명

제품 이미지

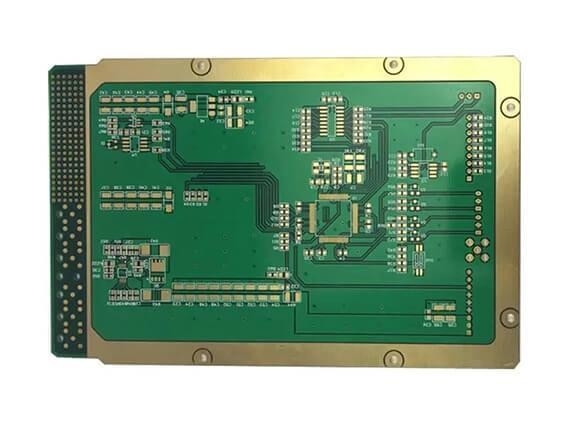

사용자 지정 고주파 다층 PCB 보드 파도 필터용 인쇄 회로 보드 0





TECircuit에 대해



발견:TECircuit는2004.

위치:중국 첸젠에 위치한 전자제품 제조 서비스 (EMS) 제공자.


항목:맞춤형 EMS PCB,제안다양한한 번 멈춰
상점 서비스

서비스:
인쇄회로판 (PCB그리고 인쇄 회로 보드 조립PCBA), 유연한 인쇄 회로 보드FPC), 부품 공급,
박스 제작, 테스트


품질 보장: UL,ISO 9001,ISO 14001,ISO13485, ITAF 16949 및 ROHS 및 REACH에 적합합니다.

공장 사진:
회사 자체 공장: 50,000m2 직원: 930+ 월 생산량: 100,000m2



제품 응용



  • RF 통신 시스템:

    • 무선 주파수 (RF) 통신 시스템에서 원치 않는 신호를 필터링하고 명확한 전송과 수신을 보장합니다.
  • 전기통신 장비:

    • 주파수 대역을 관리하고 신호 품질을 향상시키기 위해 기지국, 리퍼터 및 신호 증폭기에서 사용됩니다.
  • 무선 장치:

    • 소음을 필터링하고 통신 신뢰성을 향상시키기 위해 스마트폰, 태블릿, IoT 기기와 같은 무선 장치에 통합됩니다.
  • 위성 통신:

    • 위성 송신기에서 사용되며, 업링크와 다운링크 통신에 대한 정확한 신호 필터링을 보장합니다.
  • 오디오 처리 장비:

    • 고밀도 오디오 시스템에서 특정 주파수 범위를 필터링하여 음질과 명확성을 향상시킵니다.
  • 의료기기:

    • 전기 자기 간섭 (EMI) 을 필터링하고 신호 무결성을 향상시키기 위해 의료 영상 및 진단 장비에 통합됩니다.
  • 시험 및 측정 장비:

    • 스펙트럼 분석기와 신호 생성기에서 정확한 측정 및 분석을 위해 주파수를 필터하는 데 사용됩니다.
  • 레이더 시스템:

    • 레이더 기술에서 사용되는데 소음을 필터링하고 목표물 탐지 및 추적 정확도를 향상시킵니다.
  • 방송장비:

    • 방송 시스템의 송신기와 수신기에 통합되어 주파수 선택과 신호 품질을 관리합니다.
  • 산업 자동화:

    • 제어 시스템에서 센서와 액추에이터로부터 신호를 필터링하여 정확한 데이터 처리를 보장합니다.



제품 특성

  1. 저손실 다이 일렉트릭 재료:

    • 소형 전기 손실을 가진 소재로 만들어져 신호 분해를 최소화하여 높은 주파수에서 효율적인 성능을 보장합니다.
  2. 고 정밀 설계:

    • 필터링 응용 프로그램에서 성능 특성을 유지하려면 엄격한 허용량과 고품질의 완공이 필요합니다.
  3. 임페던스 매칭:

    • 제어된 임피던스를 유지하도록 설계되어 신호 반사를 방지하고 주파수 범위에서 일관된 성능을 보장합니다.
  4. 다층 건축:

    • 종종 라우팅을 최적화하고 민감한 필터링 회로에 적절한 보호 장치를 제공하기 위해 다층 디자인을 사용합니다.
  5. 열 안정성:

    • 온도 변동에 견딜 수 있어 다양한 환경에서 안정적인 작동을 보장합니다.
  6. 강력 한 전기 성능:

    • 최소 신호 손실과 함께 고주파 동작을 지원합니다. 효과적인 필터링에 중요합니다.
  7. 사용자 정의 가능한 필터 디자인:

    • 특정 필터링 요구 사항에 맞게 조정할 수 있으며, 다양한 유형의 필터 (예를 들어, 낮은 통과, 높은 통과, 대역 통과) 를 허용합니다.
  8. 내구성:

    • 가혹한 환경 조건에 견딜 수 있도록 만들어졌으며, 까다로운 애플리케이션에서 장기적인 신뢰성을 보장합니다.
  9. 규제 준수:

    • 안전성 및 성능에 대한 산업 표준을 충족하도록 설계되어 다양한 설정에서 신뢰할 수있는 작동을 보장합니다.
  10. 편리 한 통합:

    • 표준 전자 부품 및 시스템과 호환되며 기존 애플리케이션에 통합을 용이하게합니다.





FAQ

질문 1: 공고에 필요한 것은 무엇입니까?
답:
PCB: QTY, Gerber 파일 및 기술 요구 사항 (물질/면면 완공 처리/황의 두께/판 두께,...)
PCBA: PCB 정보, BOM, (시험 문서...)

Q2: 어떤 파일 형식을 생산에 허용합니까?
답:
PCB 게르버 파일
PCB BOM 목록
PCBA에 대한 시험 방법


Q3: 제 파일은 안전합니까?
답:
귀하의 파일은 완전히 안전하고 안전하게 보관됩니다. 우리는 전체 프로세스 동안 고객의 IP를 보호합니다. 고객의 모든 문서는 결코 제3자에게 공유되지 않습니다.

Q4: 배송 방법은 무엇입니까?
답:

우리는 FedEx / DHL / TNT / UPS를 배송에 제공 할 수 있습니다. 또한 고객이 제공하는 배송 방법이 허용됩니다.

Q5: 지불 방법은 무엇입니까?
답:
전신 송금 (전신 TT, T/T), 페이팔은 허용됩니다.

- 네제품 설명- 네

스펙트럼
PCB 층: 1~42층
PCB 재료: CEM1, CEM3, 로저스, FR-4, 높은 Tg FR-4, 알루미늄 기반, 할로겐 없는
PCB 최대판 크기: 620mm*1100mm
PCB 인증서: RoHS 지침을 준수
PCB 두께: 1.6 ±0.1mm
외층 구리 두께: 00.5온스
내부층 구리 두께: 0.5-4ounce
PCB 최대 판 두께: 60.0mm
최소 구멍 크기: 0.20mm
최소선 너비/공간: 3/3밀리
S/M 피치: 0.1mm ((4mil)
판 두께와 개도 비율: 30:1
최소 구멍 구리: 20μm
홀 디아. 관용 (PTH): ±0.075mm ((3mil)
헐 디아. 내성 (NPTH): ±0.05mm (2mil)
구멍 위치 오차: ±0.05mm (2mil)
내장 허용: ±0.05mm (2mil)
PCB 용접 마스크: 검은색, 흰색, 노란색
PCB 표면 가공: HASL 납 없는, 침수 ENIG, 화학 틴, 플래시 골드, OSP, 금 손가락, 벗겨질 수 있는, 침수 은
전설: 흰색
E 테스트: 100% AOI, 엑스레이, 비행 탐사 시험
윤곽: 경로 및 점수/V 절단
검사 표준: IPC-A-610CC 클래스 II
인증서: UL (E503048),ISO9001/ISO14001/IATF16949
출력 보고서: 최종 검사, E-테스트, 용접성 테스트, 마이크로 섹션 및 더 많은
