고주파 PCB
Created with Pixso. 안테나 시스템용 고주파 HF PCB 다층 인쇄 회로판

안테나 시스템용 고주파 HF PCB 다층 인쇄 회로판

브랜드 이름: TECircuit
모델 번호: TEC0162
MOQ: 1pcs
가격: USD 1.99 ~ USD9.99/pcs
배달 시간: 5-15일
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
자세한 정보
원래 장소:
중국
인증:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
브랜드:
심천 Tecircuit 전자 유한 공사
제품 종류:
PCB, 고주파 보드, RIGID PCB, 리지드 보드, 연성 보드, Rigid-Flex PCB, IC 기판, 금속 코어
항목 번호.:
R0065
서비스:
PCBA 서비스
포장 세부 사항:
진공 패키지 + 판지 상자
공급 능력:
50000 PC / 달
강조하다:

고주파 HF PCB 다층

,

안테나 시스템 HF PCB

,

HF 다층 인쇄 회로판

제품 설명

제품 이미지

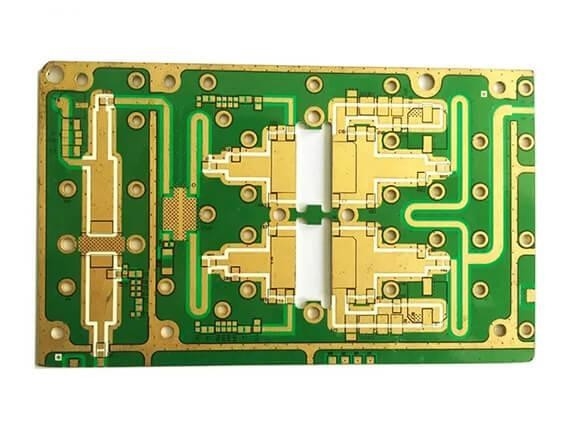

안테나 시스템용 고주파 HF PCB 다층 인쇄 회로판 0





TECircuit에 대해



발견:TECircuit는2004.

위치:중국 첸젠에 위치한 전자제품 제조 서비스 (EMS) 제공자.


항목:맞춤형 EMS PCB,제안다양한한 번 멈춰
상점 서비스

서비스:
인쇄회로판 (PCB그리고 인쇄 회로 보드 조립PCBA), 유연한 인쇄 회로 보드FPC), 부품 공급,
박스 제작, 테스트


품질 보장: UL,ISO 9001,ISO 14001,ISO13485, ITAF 16949 및 ROHS 및 REACH에 적합합니다.

공장 사진:
회사 자체 공장: 50,000m2 직원: 930+ 월 생산량: 100,000m2



제품 응용



  • 무선 통신:

    • 다양한 주파수 대역 (예: GSM, LTE, 5G) 에서 통신을 촉진하기 위해 휴대 전화, 태블릿 및 기타 무선 장치의 안테나에 사용됩니다.
  • 위성 통신:

    • 위성 안테나에서 사용되며, 궤도 위성과의 신뢰할 수 있는 통신을 보장합니다.
  • RFID 시스템:

    • RFID (라디오 주파수 식별) 리더와 태그에 통합되어 접촉 없는 데이터 교환과 추적을 가능하게 합니다.
  • Wi-Fi 및 블루투스 장치:

    • 무선 연결과 범위를 향상시키기 위해 Wi-Fi 라우터, 액세스 포인트 및 블루투스 장치에서 사용됩니다.
  • 사물인터넷 장치:

    • 사물 인터넷 (IoT) 응용 프로그램에서 사용되며 센서와 중앙 시스템 간의 통신을 촉진합니다.
  • 레이더 시스템:

    • 항공, 자동차 및 국방 분야에서 적용되는 레이더 안테나에 통합되어 탐지 및 추적 기능을 향상시킵니다.
  • 텔레비전 방송:

    • 지상파와 위성 텔레비전 안테나에서 사용되며, 고품질 신호 수신을 보장합니다.
  • 마이크로 웨브 통신:

    • 마이크로 웨브 안테나에서 포인트에서 포인트 통신 링크를 위해 사용되며, 종종 통신에 사용됩니다.
  • 의료기기:

    • 무선 환자 모니터링과 데이터 전송을 위한 의료 텔레메트리 시스템으로 통합
  • 산업 자동화:

    • 산업 통신 시스템의 안테나에서 사용되며 자동화 프로세스에서 신뢰할 수있는 데이터 교환을 가능하게합니다.



제품 특성

  1. 저손실 다이 일렉트릭 물질:

    • 소형 전기 손실을 가진 소재로 만들어져 신호 분해를 최소화하여 높은 주파수에서 효율적인 성능을 보장합니다.
  2. 고 정밀 제조:

    • 안테나 애플리케이션에서 성능 특성을 유지하기 위해 엄격한 허용도와 고품질의 완공이 필요합니다.
  3. 제어된 임페던스:

    • 신호 반사를 방지하고 효율적인 전력 전송을 보장하기 위해 특정 임피던스 레벨 (일반적으로 50 오름 또는 75 오름) 을 유지하도록 설계되었습니다.
  4. 다층 건축:

    • 종종 멀티 레이어 디자인을 사용하여 라우팅을 최적화하고 민감한 구성 요소를 간섭으로부터 보호합니다.
  5. 열 안정성:

    • 온도 변동에 견딜 수 있어 다양한 환경에서 안정적인 작동을 보장합니다.
  6. 증진 된 신호 완전성:

    • 최소 신호 손실로 높은 주파수 작업을 지원합니다. 효과적인 안테나 성능에 중요합니다.
  7. 사용자 정의 가능한 디자인:

    • 패치 안테나, 모노폴 안테나 또는 배열 안테나와 같은 특정 안테나 구성에 맞출 수 있습니다.
  8. 내구성:

    • 가혹한 환경 조건에 견딜 수 있도록 만들어졌으며, 야외 용도로 장기적인 신뢰성을 보장합니다.
  9. 규제 준수:

    • 안전성 및 성능에 대한 산업 표준을 충족하도록 설계되어 다양한 통신 설정에서 신뢰할 수있는 작동을 보장합니다.
  10. 편리 한 통합:

    • 표준 전자 부품 및 시스템과 호환되며 기존 애플리케이션에 원활한 통합을 촉진합니다.





FAQ

질문 1: 공고에 필요한 것은 무엇입니까?
답:
PCB: QTY, Gerber 파일 및 기술 요구 사항 (물질/면면 완공 처리/황의 두께/판 두께,...)
PCBA: PCB 정보, BOM, (시험 문서...)

Q2: 어떤 파일 형식을 생산에 허용합니까?
답:
PCB 게르버 파일
PCB BOM 목록
PCBA에 대한 시험 방법


Q3: 제 파일은 안전합니까?
답:
귀하의 파일은 완전히 안전하고 안전하게 보관됩니다. 우리는 전체 프로세스 동안 고객의 IP를 보호합니다. 고객의 모든 문서는 결코 제3자에게 공유되지 않습니다.

Q4: 배송 방법은 무엇입니까?
답:

우리는 FedEx / DHL / TNT / UPS를 배송에 제공 할 수 있습니다. 또한 고객이 제공하는 배송 방법이 허용됩니다.

Q5: 지불 방법은 무엇입니까?
답:
전신 송금 (전신 TT, T/T), 페이팔은 허용됩니다.

- 네제품 설명- 네

스펙트럼
PCB 층: 1~42층
PCB 재료: CEM1, CEM3, 로저스, FR-4, 높은 Tg FR-4, 알루미늄 기반, 할로겐 없는
PCB 최대판 크기: 620mm*1100mm
PCB 인증서: RoHS 지침을 준수
PCB 두께: 1.6 ±0.1mm
외층 구리 두께: 00.5온스
내부층 구리 두께: 0.5-4ounce
PCB 최대 판 두께: 60.0mm
최소 구멍 크기: 0.20mm
최소선 너비/공간: 3/3밀리
S/M 피치: 0.1mm ((4mil)
판 두께와 개도 비율: 30:1
최소 구멍 구리: 20μm
홀 디아. 관용 (PTH): ±0.075mm ((3mil)
헐 디아. 내성 (NPTH): ±0.05mm (2mil)
구멍 위치 오차: ±0.05mm (2mil)
내장 허용: ±0.05mm (2mil)
PCB 용접 마스크: 검은색, 흰색, 노란색
PCB 표면 가공: HASL 납 없는, 침수 ENIG, 화학 틴, 플래시 골드, OSP, 금 손가락, 벗겨질 수 있는, 침수 은
전설: 흰색
E 테스트: 100% AOI, 엑스레이, 비행 탐사 시험
윤곽: 경로 및 점수/V 절단
검사 표준: IPC-A-610CC 클래스 II
인증서: UL (E503048),ISO9001/ISO14001/IATF16949
출력 보고서: 최종 검사, E-테스트, 용접성 테스트, 마이크로 섹션 및 더 많은
