골드 핑거 PCB
Created with Pixso. 금 손가락 PCB 보드 임베디드 시스템용 다층 단단한 인쇄 회로 보드

금 손가락 PCB 보드 임베디드 시스템용 다층 단단한 인쇄 회로 보드

브랜드 이름: TECircuit
모델 번호: TEC0215
MOQ: 1pcs
가격: USD 1.99 ~ USD9.99/pcs
배달 시간: 5-15일
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
자세한 정보
원래 장소:
중국
인증:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
브랜드:
심천 Tecircuit 전자 유한 공사
제품 종류:
PCB, 고주파 보드, RIGID PCB, 리지드 보드, 연성 보드, Rigid-Flex PCB, IC 기판, 금속 코어
항목 번호.:
R0083
서비스:
PCBA 서비스
포장 세부 사항:
진공 패키지 + 판지 상자
공급 능력:
50000 PC / 달
강조하다:

다층 단단한 인쇄 회로판

,

임베디드 시스템 금 손가락 PCB

,

금 손가락 PCB 보드

제품 설명



제품 이미지

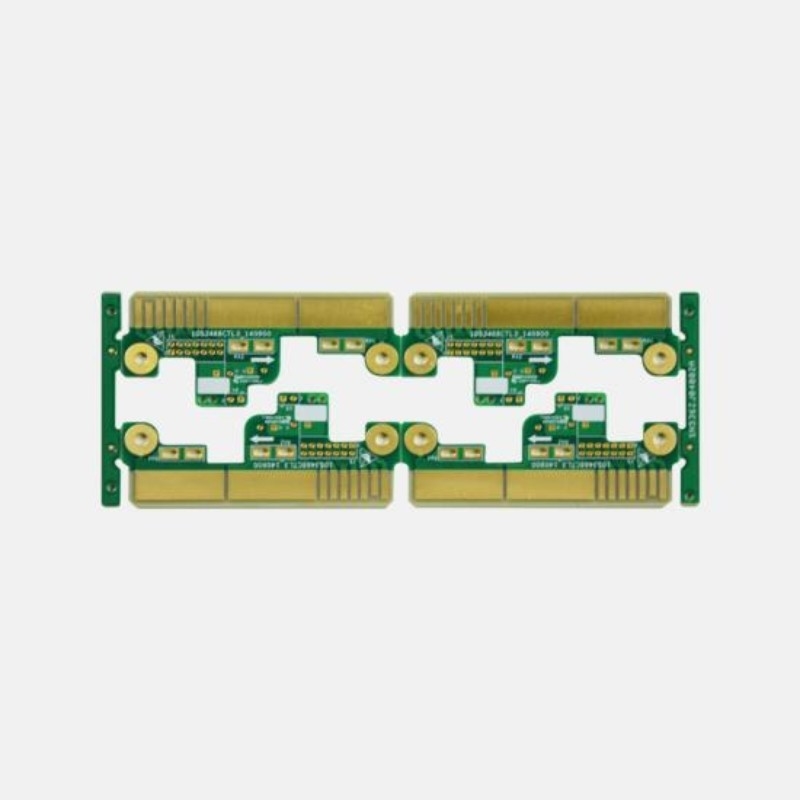

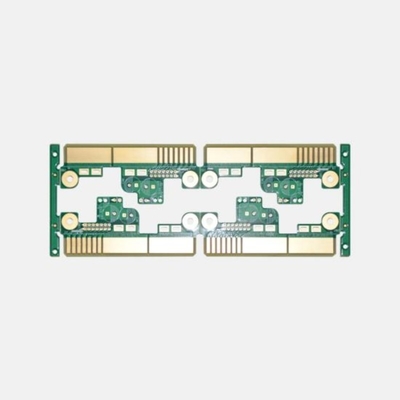

금 손가락 PCB 보드 임베디드 시스템용 다층 단단한 인쇄 회로 보드 0금 손가락 PCB 보드 임베디드 시스템용 다층 단단한 인쇄 회로 보드 1





TECircuit에 대해



발견:TECircuit는2004.

위치:중국 첸젠에 위치한 전자제품 제조 서비스 (EMS) 제공자.


항목:맞춤형 EMS PCB,제안다양한한 번 멈춰
상점 서비스

서비스:
인쇄회로판 (PCB그리고 인쇄 회로 보드 조립PCBA), 유연한 인쇄 회로 보드FPC), 부품 공급,
박스 제작, 테스트


품질 보장: UL,ISO 9001,ISO 14001,ISO13485, ITAF 16949 및 ROHS 및 REACH에 적합합니다.

공장 사진:
회사 자체 공장: 50,000m2 직원: 930+ 월 생산량: 100,000m2



제품 응용

  • 사물인터넷 장치:

    • 신뢰할 수 있는 연결과 데이터 전송을 위해 사물 인터넷 장치에서 사용됩니다.
  • 산업 자동화:

    • 기계 및 프로세스의 제어 시스템에서 사용되며 운영 효율성을 향상시킵니다.
  • 의료기기:

    • 진단 및 모니터링 장비에 통합되어 중요한 응용 프로그램에서 신뢰할 수있는 성능을 보장합니다.
  • 자동차 시스템:

    • 자동차 제어 장치와 인포테인먼트 시스템에서 사용되며 다양한 기능을 지원합니다.
  • 소비자 전자제품:

    • 스마트 가전이나 임베디드 솔루션이 필요한 다른 소비자 기기에서 발견됩니다.
  • 스마트 홈 장치:

    • 지능형 온도계와 보안 시스템 같은 장치에서 효율적인 작동을 위해 사용됩니다.
  • 웨어러블 기술:

    • 피트니스 트래커와 스마트워치에서 사용되는데
  • 전기통신 장비:

    • 신호 처리 및 데이터 전송을 위한 통신 장치에 사용됩니다.
  • 로봇 공학:

    • 부품들 사이의 제어와 통신을 위한 로봇 시스템으로 통합된
  • 임베디드 컴퓨팅:

    • 단일 보드 컴퓨터와 신뢰할 수 있는 연결을 필요로 하는 다른 임베디드 시스템에서 발견됩니다.



제품 특성

  1. 금으로 칠:

    • 우수한 전기 전도성 및 부식 저항성을 제공하여 신뢰할 수있는 연결을 보장합니다.
  2. 높은 내구성:

    • 반복된 삽입과 기계적 스트레스에 견딜 수 있도록 설계되어, 임베디드 애플리케이션에 이상적입니다.
  3. 콤팩트 한 디자인:

    • 고밀도 레이아웃을 허용하여 공간 제한된 임베디드 시스템에 적합합니다.
  4. 우수한 신호 무결성:

    • 신호 손실을 최소화하여 임베디드 애플리케이션에 필수적인 고속 데이터 전송을 가능하게 합니다.
  5. 저명성:

    • 기능성을 유지하면서 컴팩트 장치에 쉽게 맞게 얇은 디자인을 제공합니다.
  6. 열 관리:

    • 다양한 환경에서 최적의 성능을 유지하기 위해 효율적인 열 분산 기능
  7. 유연 한 구성:

    • 특정 설계 요구 사항을 충족시키기 위해 다른 커넥터 유형 및 구성에 맞게 사용자 정의 할 수 있습니다.
  8. 탄탄 한 기계적 지원:

    • 어려운 조건에서 작동하는 임베디드 장치에 안정성과 내구성을 제공합니다.
  9. 비용 효율성:

    • 효율적인 제조 프로세스를 지원하여 전체 생산 비용을 줄입니다.



FAQ

질문 1: 공고에 필요한 것은 무엇입니까?
답:
PCB: QTY, Gerber 파일 및 기술 요구 사항 (물질/면면 완공 처리/황의 두께/판 두께,...)
PCBA: PCB 정보, BOM, (시험 문서...)

Q2: 어떤 파일 형식을 생산에 허용합니까?
답:
PCB 게르버 파일
PCB BOM 목록
PCBA에 대한 시험 방법


Q3: 제 파일은 안전합니까?
답:
귀하의 파일은 완전히 안전하고 안전하게 보관됩니다. 우리는 전체 프로세스 동안 고객의 IP를 보호합니다. 고객의 모든 문서는 결코 제3자에게 공유되지 않습니다.

Q4: 배송 방법은 무엇입니까?
답:

우리는 FedEx / DHL / TNT / UPS를 배송에 제공 할 수 있습니다. 또한 고객이 제공하는 배송 방법이 허용됩니다.

Q5: 지불 방법은 무엇입니까?
답:
전신 송금 (전신 TT, T/T), 페이팔은 허용됩니다.

- 네제품 설명- 네

스펙트럼
PCB 층: 1~42층
PCB 재료: CEM1, CEM3, 로저스, FR-4, 높은 Tg FR-4, 알루미늄 기반, 할로겐 없는
PCB 최대판 크기: 620mm*1100mm
PCB 인증서: RoHS 지침을 준수
PCB 두께: 1.6 ±0.1mm
외층 구리 두께: 00.5온스
내부층 구리 두께: 0.5-4ounce
PCB 최대 판 두께: 60.0mm
최소 구멍 크기: 0.20mm
최소선 너비/공간: 3/3밀리
S/M 피치: 0.1mm ((4mil)
판 두께와 개도 비율: 30:1
최소 구멍 구리: 20μm
홀 디아. 관용 (PTH): ±0.075mm ((3mil)
헐 디아. 내성 (NPTH): ±0.05mm (2mil)
구멍 위치 오차: ±0.05mm (2mil)
내장 허용: ±0.05mm (2mil)
PCB 용접 마스크: 검은색, 흰색, 노란색
PCB 표면 가공: HASL 납 없는, 침수 ENIG, 화학 틴, 플래시 골드, OSP, 금 손가락, 벗겨질 수 있는, 침수 은
전설: 흰색
E 테스트: 100% AOI, 엑스레이, 비행 탐사 시험
윤곽: 경로 및 점수/V 절단
검사 표준: IPC-A-610CC 클래스 II
인증서: UL (E503048),ISO9001/ISO14001/IATF16949
출력 보고서: 최종 검사, E-테스트, 용접성 테스트, 마이크로 섹션 및 더 많은
