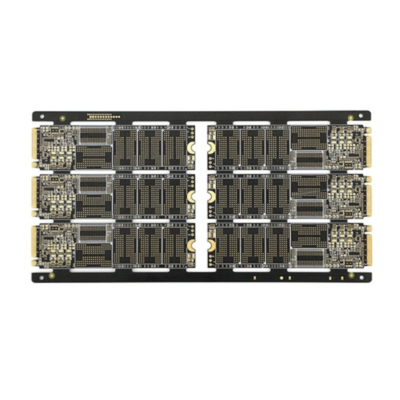

금 손가락 PCB 다층 단단한 인쇄 회로 보드 저장 장치

브랜드 이름:	TECircuit
모델 번호:	TEC0213
MOQ:	샘플 용 1pcs, 벌크 100pc
가격:	USD 1.99 ~ USD9.99/pcs
배달 시간:	5-15일
지불 조건:	L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램

자세한 정보

제품 설명

Ratings & Reviews

자세한 정보

원래 장소:

중국

인증:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

브랜드:

심천 Tecircuit 전자 유한 공사

제품 종류:

PCB, 고주파 보드, RIGID PCB, 리지드 보드, 연성 보드, Rigid-Flex PCB, IC 기판, 금속 코어

항목 번호.:

R0081

서비스:

PCBA 서비스

포장 세부 사항:

진공 패키지 + 판지 상자

공급 능력:

50000 PC / 달

강조하다:

다층 단단한 인쇄 회로판

금 손가락 딱딱 인쇄 회로 보드

저장장치 딱딱한 인쇄 회로판

제품 설명

제품 이미지

TECircuit에 대해

발견:TECircuit는2004.

위치:중국 첸젠에 위치한 전자제품 제조 서비스 (EMS) 제공자.

항목:맞춤형 EMS PCB,제안다양한한 번 멈춰상점 서비스

서비스: 인쇄회로판 (PCB그리고 인쇄 회로 보드 조립PCBA), 유연한 인쇄 회로 보드FPC), 부품 공급,박스 제작, 테스트

품질 보장: UL,ISO 9001,ISO 14001,ISO13485, ITAF 16949 및 ROHS 및 REACH에 적합합니다.

공장 사진:
회사 자체 공장: 50,000m2 직원: 930+ 월 생산량: 100,000m2

제품 응용

하드 디스크 드라이브 (HDD):
- 드라이브와 메인보드 사이의 데이터 전송을 위해 내부 연결에 사용되며 신뢰할 수있는 작동을 보장합니다.
솔리드 스테이트 드라이브 (SSD):
- 고속 데이터 액세스 및 전송을 위해 SSD 디자인에 통합되어 전체 성능을 향상시킵니다.
메모리 카드:
- 빠른 데이터 검색을 가능하게 하는 강력한 연결을 위해 SD 카드 및 다른 메모리 카드 형식으로 사용된다.
USB 플래시 드라이브:
- USB 플래시 드라이브에서 사용되며 컴퓨터로 빠르고 빠른 데이터 전송을 촉진하는 신뢰할 수있는 연결을 위해 사용됩니다.
외부 저장장치:
- 외장 하드 드라이브와 SSD 장치에서 발견되며 다양한 장치에 안전하고 효율적인 연결을 제공합니다.
데이터 백업 솔루션:
- 데이터 저장 및 백업을 위해 설계된 장치에서 사용되며 저장된 정보에 대한 신뢰할 수 있고 빠른 액세스를 보장합니다.

제품 특성

금으로 칠:
- 접촉 지점은 금으로 칠되어 우수한 전도성 및 부식 저항성을 보장하여 데이터 연결의 신뢰성을 향상시킵니다.
높은 내구성:
- 금 손가락은 반복적으로 삽입하고 제거할 수 있도록 설계되어 있어 자주 연결이 필요한 기기에 이상적입니다.
우수한 신호 무결성:
- 골드 플래팅은 신호 손실을 최소화하여 빠르고 신뢰할 수있는 데이터 전송을 보장합니다. 이는 고성능 저장 애플리케이션에 매우 중요합니다.
콤팩트 한 디자인:
- 황금 손가락의 사용은 공간 효율적인 디자인을 가능하게 하며, 소형 저장 솔루션에 고밀도 연결을 통합 할 수 있습니다.
호환성:
- 금 손가락 PCB는 다양한 커넥터와 저장 인터페이스와 호환되며, 다양한 저장 장치 응용 프로그램에 다재다능합니다.

FAQ

질문 1: 공고에 필요한 것은 무엇입니까?
답:
PCB: QTY, Gerber 파일 및 기술 요구 사항 (물질/면면 완공 처리/황의 두께/판 두께,...)
PCBA: PCB 정보, BOM, (시험 문서...)

Q2: 어떤 파일 형식을 생산에 허용합니까?
답:
PCB 게르버 파일
PCB BOM 목록
PCBA에 대한 시험 방법

Q3: 제 파일은 안전합니까?
답:
귀하의 파일은 완전히 안전하고 안전하게 보관됩니다. 우리는 전체 프로세스 동안 고객의 IP를 보호합니다. 고객의 모든 문서는 결코 제3자에게 공유되지 않습니다.

Q4: 배송 방법은 무엇입니까?
답:
우리는 FedEx / DHL / TNT / UPS를 배송에 제공 할 수 있습니다. 또한 고객이 제공하는 배송 방법이 허용됩니다.

Q5: 지불 방법은 무엇입니까?
답:
전신 송금 (전신 TT, T/T), 페이팔은 허용됩니다.

- 네제품 설명- 네

스펙트럼
PCB 층:	1~42층
PCB 재료:	CEM1, CEM3, 로저스, FR-4, 높은 Tg FR-4, 알루미늄 기반, 할로겐 없는
PCB 최대판 크기:	620mm*1100mm
PCB 인증서:	RoHS 지침을 준수
PCB 두께:	1.6 ±0.1mm
외층 구리 두께:	00.5온스
내부층 구리 두께:	0.5-4ounce
PCB 최대 판 두께:	60.0mm
최소 구멍 크기:	0.20mm
최소선 너비/공간:	3/3밀리
S/M 피치:	0.1mm ((4mil)
판 두께와 개도 비율:	30:1
최소 구멍 구리:	20μm
홀 디아. 관용 (PTH):	±0.075mm ((3mil)
헐 디아. 내성 (NPTH):	±0.05mm (2mil)
구멍 위치 오차:	±0.05mm (2mil)
내장 허용:	±0.05mm (2mil)
PCB 용접 마스크:	검은색, 흰색, 노란색
PCB 표면 가공:	HASL 납 없는, 침수 ENIG, 화학 틴, 플래시 골드, OSP, 금 손가락, 벗겨질 수 있는, 침수 은
전설:	흰색
E 테스트:	100% AOI, 엑스레이, 비행 탐사 시험
윤곽:	경로 및 점수/V 절단
검사 표준:	IPC-A-610CC 클래스 II
인증서:	UL (E503048),ISO9001/ISO14001/IATF16949
출력 보고서:	최종 검사, E-테스트, 용접성 테스트, 마이크로 섹션 및 더 많은
