골드 핑거 PCB
Created with Pixso. 금 손가락 PCB 다층 튼튼한 인쇄 회로 보드 휴대용 장치

금 손가락 PCB 다층 튼튼한 인쇄 회로 보드 휴대용 장치

브랜드 이름: TECircuit
모델 번호: TEC0212
MOQ: 샘플 용 1pcs, 벌크 100pc
가격: USD 1.99 ~ USD9.99/pcs
배달 시간: 5-15일
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
자세한 정보
원래 장소:
중국
인증:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
브랜드:
심천 Tecircuit 전자 유한 공사
제품 종류:
PCB, 고주파 보드, RIGID PCB, 리지드 보드, 연성 보드, Rigid-Flex PCB, IC 기판, 금속 코어
항목 번호.:
R0080
서비스:
PCBA 서비스
포장 세부 사항:
진공 패키지 + 판지 상자
공급 능력:
50000 PC / 달
강조하다:

휴대용 장치 딱딱한 인쇄 회로판

,

다층 단단한 금 손가락 PCB

,

휴대용 장치 금 손가락 PCB

제품 설명



제품 이미지

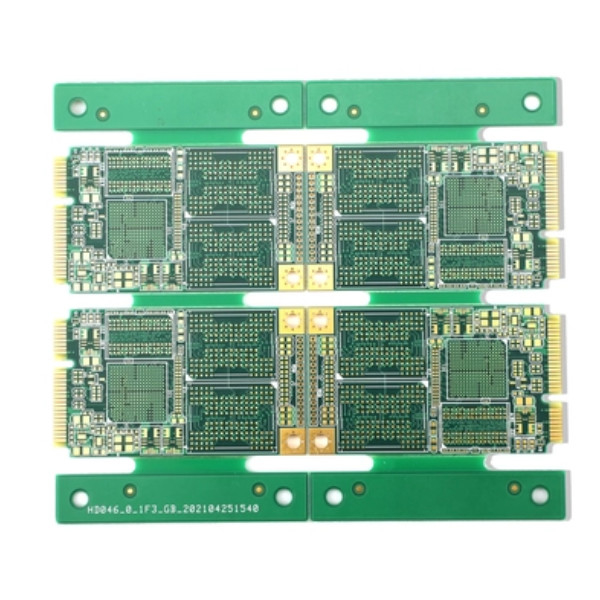

금 손가락 PCB 다층 튼튼한 인쇄 회로 보드 휴대용 장치 0





TECircuit에 대해



발견:TECircuit는2004.

위치:중국 첸젠에 위치한 전자제품 제조 서비스 (EMS) 제공자.


항목:맞춤형 EMS PCB,제안다양한한 번 멈춰
상점 서비스

서비스:
인쇄회로판 (PCB그리고 인쇄 회로 보드 조립PCBA), 유연한 인쇄 회로 보드FPC), 부품 공급,
박스 제작, 테스트


품질 보장: UL,ISO 9001,ISO 14001,ISO13485, ITAF 16949 및 ROHS 및 REACH에 적합합니다.

공장 사진:
회사 자체 공장: 50,000m2 직원: 930+ 월 생산량: 100,000m2



제품 응용

  • 스마트폰:

    • 디스플레이 모듈과 카메라와 같은 다양한 내부 구성 요소를 연결하는 데 사용되며 신뢰할 수있는 성능을 보장합니다.
  • 알약:

    • 컴포넌트와 주변 장치 사이의 효율적인 데이터 전송을 위해 태블릿 장치에 사용됩니다.
  • 노트북 컴퓨터:

    • 메모리 모듈과 다른 하드웨어 구성 요소를 연결하기 위해 노트북 컴퓨터에 통합되어 원활한 작업을 촉진합니다.
  • 게임기:

    • 게임 기기에서 사용되는데 게임 성능을 향상시키는 빠르고 신뢰할 수 있는 연결을 위해 사용되죠.
  • 웨어러블 장치:

    • 스마트워치와 피트니스 트래커에 사용되는데
  • 소비자 전자제품:

    • 카메라와 휴대용 미디어 플레이어를 포함한 다양한 전자 기기에서 발견됩니다. 신뢰할 수있는 연결이 필수적입니다.



제품 특성

  1. 금으로 칠:

    • "황금 손가락"이라고 불리는 접촉 지점은 금으로 가려져 우수한 전도성 및 부식 저항성을 보장하여 연결의 신뢰성을 향상시킵니다.
  2. 높은 내구성:

    • 금손가락은 뛰어난 착용 저항력을 가지고 있어 휴대용 기기에서 반복적으로 삽입하고 제거할 수 있습니다.
  3. 우수한 신호 무결성:

    • 골드 플래팅의 사용은 신호 손실을 최소화하여 빠른 전자 응용 프로그램에서 중요한 고성능 데이터 전송을 보장합니다.
  4. 콤팩트 한 디자인:

    • 이러한 PCB는 소형적이고 효율적인 디자인 레이아웃을 가능하게 하며, 기능을 희생하지 않고 휴대용 장치의 공간을 최적화합니다.
  5. 호환성:

    • 그들은 다양한 커넥터 유형과 호환되도록 설계되어 다양한 응용 프로그램 및 장치에 다재다능합니다.





FAQ

질문 1: 공고에 필요한 것은 무엇입니까?
답:
PCB: QTY, Gerber 파일 및 기술 요구 사항 (물질/면면 완공 처리/황의 두께/판 두께,...)
PCBA: PCB 정보, BOM, (시험 문서...)

Q2: 어떤 파일 형식을 생산에 허용합니까?
답:
PCB 게르버 파일
PCB BOM 목록
PCBA에 대한 시험 방법


Q3: 제 파일은 안전합니까?
답:
귀하의 파일은 완전히 안전하고 안전하게 보관됩니다. 우리는 전체 프로세스 동안 고객의 IP를 보호합니다. 고객의 모든 문서는 결코 제3자에게 공유되지 않습니다.

Q4: 배송 방법은 무엇입니까?
답:

우리는 FedEx / DHL / TNT / UPS를 배송에 제공 할 수 있습니다. 또한 고객이 제공하는 배송 방법이 허용됩니다.

Q5: 지불 방법은 무엇입니까?
답:
전신 송금 (전신 TT, T/T), 페이팔은 허용됩니다.

- 네제품 설명- 네

스펙트럼
PCB 층: 1~42층
PCB 재료: CEM1, CEM3, 로저스, FR-4, 높은 Tg FR-4, 알루미늄 기반, 할로겐 없는
PCB 최대판 크기: 620mm*1100mm
PCB 인증서: RoHS 지침을 준수
PCB 두께: 1.6 ±0.1mm
외층 구리 두께: 00.5온스
내부층 구리 두께: 0.5-4ounce
PCB 최대 판 두께: 60.0mm
최소 구멍 크기: 0.20mm
최소선 너비/공간: 3/3밀리
S/M 피치: 0.1mm ((4mil)
판 두께와 개도 비율: 30:1
최소 구멍 구리: 20μm
홀 디아. 관용 (PTH): ±0.075mm ((3mil)
헐 디아. 내성 (NPTH): ±0.05mm (2mil)
구멍 위치 오차: ±0.05mm (2mil)
내장 허용: ±0.05mm (2mil)
PCB 용접 마스크: 검은색, 흰색, 노란색
PCB 표면 가공: HASL 납 없는, 침수 ENIG, 화학 틴, 플래시 골드, OSP, 금 손가락, 벗겨질 수 있는, 침수 은
전설: 흰색
E 테스트: 100% AOI, 엑스레이, 비행 탐사 시험
윤곽: 경로 및 점수/V 절단
검사 표준: IPC-A-610CC 클래스 II
인증서: UL (E503048),ISO9001/ISO14001/IATF16949
출력 보고서: 최종 검사, E-테스트, 용접성 테스트, 마이크로 섹션 및 더 많은
