시브스트라이트 PCB
Created with Pixso. IC 기판 PCB 다층 단단한 인쇄 회로 보드 LGA 패키지 ENIG 마무리

IC 기판 PCB 다층 단단한 인쇄 회로 보드 LGA 패키지 ENIG 마무리

브랜드 이름: TECircuit
모델 번호: TEC0210
MOQ: 1pcs
가격: USD 1.99 ~ USD9.99/pcs
배달 시간: 5-15일
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
자세한 정보
원래 장소:
중국
인증:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
브랜드:
심천 Tecircuit 전자 유한 공사
제품 종류:
PCB, 고주파 보드, RIGID PCB, 리지드 보드, 연성 보드, Rigid-Flex PCB, IC 기판, 금속 코어
항목 번호.:
R0078
서비스:
PCBA 서비스
포장 세부 사항:
진공 패키지 + 판지 상자
공급 능력:
50000 PC / 달
강조하다:

ENIG 끝 IC 기판 PCB

,

IC 기판 인쇄 회로판

제품 설명

제품 이미지

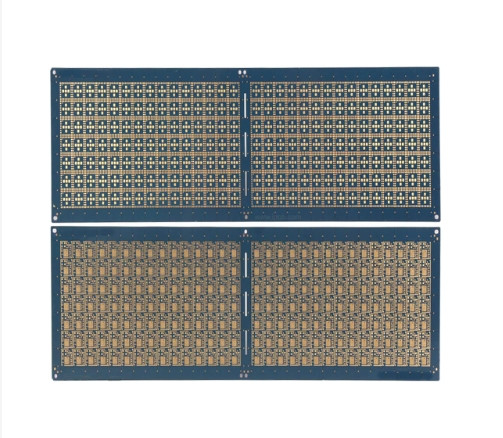

IC 기판 PCB 다층 단단한 인쇄 회로 보드 LGA 패키지 ENIG 마무리 0







TECircuit에 대해



발견:TECircuit는2004.

위치:중국 첸젠에 위치한 전자제품 제조 서비스 (EMS) 제공자.


항목:맞춤형 EMS PCB,제안다양한한 번 멈춰
상점 서비스

서비스:
인쇄회로판 (PCB그리고 인쇄 회로 보드 조립PCBA), 유연한 인쇄 회로 보드FPC), 부품 공급,
박스 제작, 테스트


품질 보장: UL,ISO 9001,ISO 14001,ISO13485, ITAF 16949 및 ROHS 및 REACH에 적합합니다.

공장 사진:
회사 자체 공장: 50,000m2 직원: 930+ 월 생산량: 100,000m2



제품 응용

  • 고성능 프로세서:

    • 컴퓨터와 서버를 위한 CPU와 GPU에서 사용되며 고속 데이터 처리 및 효율적인 열 관리를 가능하게 합니다.
  • 네트워크 장비:

    • 네트워크 프로세서와 스위치에 통합되어 빠른 데이터 전송과 통신을 촉진합니다.
  • 전기통신:

    • 기지 스테이션 및 이동 통신 네트워크의 RF 모듈에 사용되며 신뢰할 수있는 신호 처리 및 연결을 보장합니다.
  • 소비자 전자제품:

    • 스마트폰, 태블릿, 스마트 TV와 같은 장치에서 사용되며 고급 기능과 기능을 지원합니다.
  • 자동차 전자기기:

    • 고급 운전자 보조 시스템 (ADAS) 및 인포테인먼트와 같은 애플리케이션을 위해 자동차 제어 장치에 통합됩니다.
  • 의료기기:

    • 진단 및 영상 장비에서 사용되며, 환자 안전에 대한 성능과 신뢰성이 중요합니다.
  • 산업 자동화:

    • 프로그래밍 가능한 논리 컨트롤러 (PLC) 와 로봇 공학에서 사용되며 운영 효율성과 제어 기능을 향상시킵니다.
  • 항공우주 및 국방:

    • 극한의 환경에서 높은 신뢰성과 성능을 요구하는 중요한 시스템에 통합됩니다.
  • 임베디드 시스템:

    • 다양한 임베디드 애플리케이션에 사용되며, 이의트 장치와 스마트 센서 등이 포함되며, 컴팩트한 디자인을 가능하게 합니다.
  • 전력 관리 IC:

    • 에너지 소비를 최적화하고 효율성을 향상시키기 위해 전력 관리 솔루션에 사용됩니다.



제품 특성

  1. 저명성:

    • LGA 패키지는 낮은 높이를 가지고 있어 공간 제한적인 애플리케이션에 적합합니다.
  2. 탁월 한 열 성능:

    • 효율적인 열 분비를 위해 설계되었습니다. 고성능 애플리케이션에 필수적입니다.
  3. 높은 핀 수:

    • 많은 수의 I/O 연결을 지원하여 복잡하고 다재다능한 디자인을 허용합니다.
  4. 강한 기계적 안정성:

    • 조립 및 운영 중에 강력한 기계적 지원을 제공하여 신뢰성을 향상시킵니다.
  5. 쉽게 조립:

    • LGA 패키지는 자동화된 조립 프로세스를 촉진하여 제조 효율성을 향상시킵니다.
  6. 기생충 인덕턴스 감소:

    • 낮은 인덕턴스를 위해 최적화되어, 고주파 성능과 신호 무결성을 유리하게 합니다.
  7. 다양한 기판과의 호환성:

    • 유기 및 세라믹 기판을 포함한 다양한 재료와 함께 다양한 응용 용도로 사용할 수 있습니다.
  8. 증진 된 신호 완전성:

    • 신호 저하를 최소화하도록 설계되어 고속 애플리케이션에서 안정적인 성능을 보장합니다.
  9. 비용 효율성:

    • 대량 생산에 적합하며 높은 품질을 유지하면서 비용을 절감합니다.
  10. 산업 표준 준수:

    • 엄격한 성능 및 안전 표준을 충족하도록 제조하여 중요한 응용 프로그램에서 신뢰성을 보장합니다.





FAQ

질문 1: 공고에 필요한 것은 무엇입니까?
답:
PCB: QTY, Gerber 파일 및 기술 요구 사항 (물질/면면 완공 처리/황의 두께/판 두께,...)
PCBA: PCB 정보, BOM, (시험 문서...)

Q2: 어떤 파일 형식을 생산에 허용합니까?
답:
PCB 게르버 파일
PCB BOM 목록
PCBA에 대한 시험 방법


Q3: 제 파일은 안전합니까?
답:
귀하의 파일은 완전히 안전하고 안전하게 보관됩니다. 우리는 전체 프로세스 동안 고객의 IP를 보호합니다. 고객의 모든 문서는 결코 제3자에게 공유되지 않습니다.

Q4: 배송 방법은 무엇입니까?
답:

우리는 FedEx / DHL / TNT / UPS를 배송에 제공 할 수 있습니다. 또한 고객이 제공하는 배송 방법이 허용됩니다.

Q5: 지불 방법은 무엇입니까?
답:
전신 송금 (전신 TT, T/T), 페이팔은 허용됩니다.

- 네제품 설명- 네

스펙트럼
PCB 층: 1~42층
PCB 재료: CEM1, CEM3, 로저스, FR-4, 높은 Tg FR-4, 알루미늄 기반, 할로겐 없는
PCB 최대판 크기: 620mm*1100mm
PCB 인증서: RoHS 지침을 준수
PCB 두께: 1.6 ±0.1mm
외층 구리 두께: 00.5온스
내부층 구리 두께: 0.5-4ounce
PCB 최대 판 두께: 60.0mm
최소 구멍 크기: 0.20mm
최소선 너비/공간: 3/3밀리
S/M 피치: 0.1mm ((4mil)
판 두께와 개도 비율: 30:1
최소 구멍 구리: 20μm
홀 디아. 관용 (PTH): ±0.075mm ((3mil)
헐 디아. 내성 (NPTH): ±0.05mm (2mil)
구멍 위치 오차: ±0.05mm (2mil)
내장 허용: ±0.05mm (2mil)
PCB 용접 마스크: 검은색, 흰색, 노란색
PCB 표면 가공: HASL 납 없는, 침수 ENIG, 화학 틴, 플래시 골드, OSP, 금 손가락, 벗겨질 수 있는, 침수 은
전설: 흰색
E 테스트: 100% AOI, 엑스레이, 비행 탐사 시험
윤곽: 경로 및 점수/V 절단
검사 표준: IPC-A-610CC 클래스 II
인증서: UL (E503048),ISO9001/ISO14001/IATF16949
출력 보고서: 최종 검사, E-테스트, 용접성 테스트, 마이크로 섹션 및 더 많은
