시브스트라이트 PCB
Created with Pixso. IC 기판 다층 단단한 PCB MEMS 센서 마이크로 전자 기계 시스템

IC 기판 다층 단단한 PCB MEMS 센서 마이크로 전자 기계 시스템

브랜드 이름: TECircuit
모델 번호: TEC0208
MOQ: 1pcs
가격: USD 1.99 ~ USD9.99/pcs
배달 시간: 5-15일
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
자세한 정보
원래 장소:
중국
인증:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
브랜드:
심천 Tecircuit 전자 유한 공사
제품 종류:
PCB, 고주파 보드, RIGID PCB, 리지드 보드, 연성 보드, Rigid-Flex PCB, IC 기판, 금속 코어
항목 번호.:
R0076
서비스:
PCBA 서비스
포장 세부 사항:
진공 패키지 + 판지 상자
공급 능력:
50000 PC / 달
강조하다:

IC 기판 다층 단단한 PCB

,

전기 기계 시스템 딱딱한 PCB

제품 설명

제품 이미지

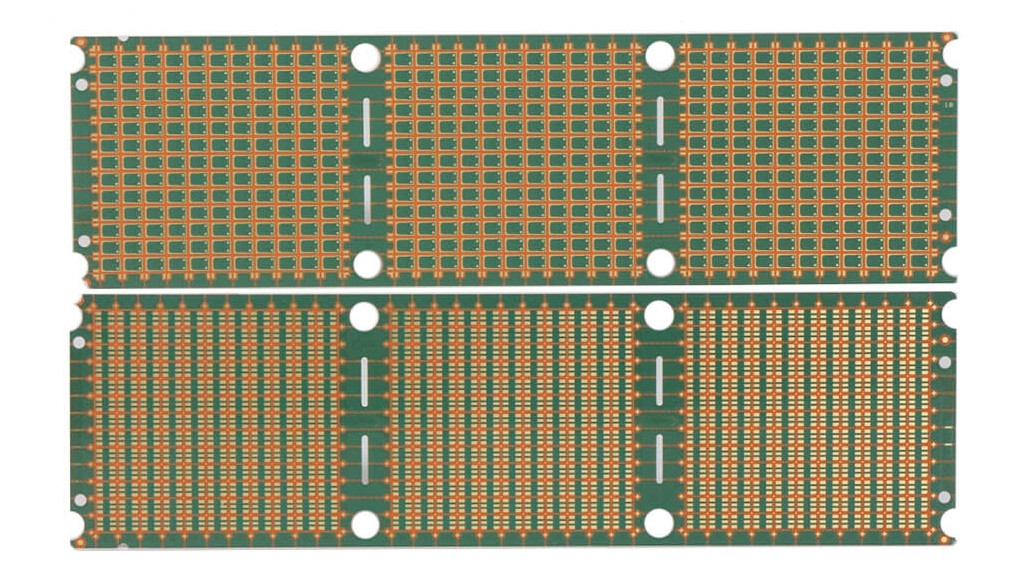

IC 기판 다층 단단한 PCB MEMS 센서 마이크로 전자 기계 시스템 0













TECircuit에 대해



발견:TECircuit는2004.

위치:중국 첸젠에 위치한 전자제품 제조 서비스 (EMS) 제공자.


항목:맞춤형 EMS PCB,제안다양한한 번 멈춰
상점 서비스

서비스:
인쇄회로판 (PCB그리고 인쇄 회로 보드 조립PCBA), 유연한 인쇄 회로 보드FPC), 부품 공급,
박스 제작, 테스트


품질 보장: UL,ISO 9001,ISO 14001,ISO13485, ITAF 16949 및 ROHS 및 REACH에 적합합니다.

공장 사진:
회사 자체 공장: 50,000m2 직원: 930+ 월 생산량: 100,000m2



제품 응용

  • 소비자 전자제품:

    • 스마트 폰과 태블릿에서 운동 감지, 방향 감지 및 환경 감지 (온도, 습도) 에 사용됩니다.
  • 자동차 시스템:

    • 에어백 배포 센서, 타이어 압력 모니터링 시스템 (TPMS) 및 안정성 제어와 같은 애플리케이션을 위해 차량에 통합됩니다.
  • 의료기기:

    • 진단 및 모니터링 장비에 사용되는데, 생명 신호와 움직임을 추적하는 착용 가능한 의료 장치를 포함합니다.
  • 산업 자동화:

    • 공장 자동화 시스템에서 압력, 온도 및 운동 모니터링을 위해 사용되며 운영 효율성을 향상시킵니다.
  • 스마트 홈 장치:

    • 환경 모니터링, 보안 시스템, 에너지 관리에 필요한 스마트 기기에 통합됩니다.
  • 로봇 공학:

    • 다양한 센서를 통해 내비게이션, 위치 및 환경 상호 작용을 위한 로봇 시스템에서 사용됩니다.
  • 항공우주 및 국방:

    • 항법 및 안내 시스템을 위한 관성 측정 단위 (IMU) 에서 사용되며, 중요한 응용 프로그램에서 정확성을 보장합니다.
  • 게임 과 가상 현실:

    • 게임 컨트롤러와 VR 헤드셋에 통합되어 움직임을 추적하고 몰입하는 경험을 제공합니다.
  • 환경 감시:

    • 공기 질, 오염 수준, 그리고 다른 환경 매개 변수를 감지하는 센서에서 사용됩니다.
  • 농업:

    • 정밀 농업에서 토양 상태, 작물 건강 및 생산량에 영향을 미치는 환경 요인을 모니터링하는 데 사용됩니다.



제품 특성

  1. 소형화:

    • MEMS 센서는 컴팩트하여 성능을 희생하지 않고 작은 장치에 통합 할 수 있습니다.
  2. 높은 감수성:

    • 물리적 현상에서의 작은 변화를 감지하기 위해 설계되어 다양한 응용에 대한 정확한 판독을 제공합니다.
  3. 낮은 전력 소비:

    • 에너지 효율을 위해 설계되어 배터리 작동 및 휴대용 장치에 적합합니다.
  4. 견고함:

    • 가혹한 환경 조건에 견딜 수 있도록 만들어졌으며 자동차 및 산업 환경을 포함한 다양한 응용 분야에서 신뢰성을 보장합니다.
  5. 높은 정확성 과 정확성:

    • 낮은 유동과 높은 반복성을 가진 신뢰할 수있는 측정 기능을 제공합니다. 중요한 응용 프로그램에 필수적입니다.
  6. 통합 능력:

    • 다른 전자 부품과 쉽게 통합되어 복잡한 시스템에서 기능을 향상시킬 수 있습니다.
  7. 비용 효율성:

    • MEMS 장치에 대한 대량 생산 기술은 비용을 절감하여 광범위한 응용 분야에 사용할 수 있습니다.
  8. 다양성:

    • MEMS 센서는 가속, 압력, 온도 및 화학 검출을 포함한 다양한 감지 모달을 위해 설계 될 수 있습니다.
  9. 실시간 데이터 처리:

    • 실시간 모니터링과 통제가 필요한 애플리케이션에 필수적인 즉각적인 피드백과 데이터를 제공할 수 있습니다.
  10. 산업 표준 준수:

    • 엄격한 안전 및 성능 표준을 충족하도록 제조하여 중요한 응용 프로그램에서 신뢰성을 보장합니다.





FAQ

질문 1: 공고에 필요한 것은 무엇입니까?
답:
PCB: QTY, Gerber 파일 및 기술 요구 사항 (물질/면면 완공 처리/황의 두께/판 두께,...)
PCBA: PCB 정보, BOM, (시험 문서...)

Q2: 어떤 파일 형식을 생산에 허용합니까?
답:
PCB 게르버 파일
PCB BOM 목록
PCBA에 대한 시험 방법


Q3: 제 파일은 안전합니까?
답:
귀하의 파일은 완전히 안전하고 안전하게 보관됩니다. 우리는 전체 프로세스 동안 고객의 IP를 보호합니다. 고객의 모든 문서는 결코 제3자에게 공유되지 않습니다.

Q4: 배송 방법은 무엇입니까?
답:

우리는 FedEx / DHL / TNT / UPS를 배송에 제공 할 수 있습니다. 또한 고객이 제공하는 배송 방법이 허용됩니다.

Q5: 지불 방법은 무엇입니까?
답:
전신 송금 (전신 TT, T/T), 페이팔은 허용됩니다.

- 네제품 설명- 네

스펙트럼
PCB 층: 1~42층
PCB 재료: CEM1, CEM3, 로저스, FR-4, 높은 Tg FR-4, 알루미늄 기반, 할로겐 없는
PCB 최대판 크기: 620mm*1100mm
PCB 인증서: RoHS 지침을 준수
PCB 두께: 1.6 ±0.1mm
외층 구리 두께: 00.5온스
내부층 구리 두께: 0.5-4ounce
PCB 최대 판 두께: 60.0mm
최소 구멍 크기: 0.20mm
최소선 너비/공간: 3/3밀리
S/M 피치: 0.1mm ((4mil)
판 두께와 개도 비율: 30:1
최소 구멍 구리: 20μm
홀 디아. 관용 (PTH): ±0.075mm ((3mil)
헐 디아. 내성 (NPTH): ±0.05mm (2mil)
구멍 위치 오차: ±0.05mm (2mil)
내장 허용: ±0.05mm (2mil)
PCB 용접 마스크: 검은색, 흰색, 노란색
PCB 표면 가공: HASL 납 없는, 침수 ENIG, 화학 틴, 플래시 골드, OSP, 금 손가락, 벗겨질 수 있는, 침수 은
전설: 흰색
E 테스트: 100% AOI, 엑스레이, 비행 탐사 시험
윤곽: 경로 및 점수/V 절단
검사 표준: IPC-A-610CC 클래스 II
인증서: UL (E503048),ISO9001/ISO14001/IATF16949
출력 보고서: 최종 검사, E-테스트, 용접성 테스트, 마이크로 섹션 및 더 많은
