좋은 가격 온라인으로

제품 세부 정보

Created with Pixso. Created with Pixso. 상품 Created with Pixso.
시브스트라이트 PCB
Created with Pixso. IC 기판 다층 PCB, HDI 딱딱 PCB RF 모듈을 위한 ENIG 표면

IC 기판 다층 PCB, HDI 딱딱 PCB RF 모듈을 위한 ENIG 표면

브랜드 이름: TECircuit
모델 번호: TEC0203
MOQ: 1pcs
가격: USD 1.99 ~ USD9.99/pcs
배달 시간: 5-15일
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
자세한 정보
원래 장소:
중국
인증:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
브랜드:
심천 Tecircuit 전자 유한 공사
제품 종류:
PCB, 고주파 보드, RIGID PCB, 리지드 보드, 연성 보드, Rigid-Flex PCB, IC 기판, 금속 코어
항목 번호.:
R0072
서비스:
PCBA 서비스
포장 세부 사항:
진공 패키지 + 판지 상자
공급 능력:
50000 PC / 달
강조하다:

RF 모듈 HDI 딱딱한 PCB

,

딱딱한 IC 기판 다층 PCB

,

ENIG 표면 다층 PCB

제품 설명

제품 이미지

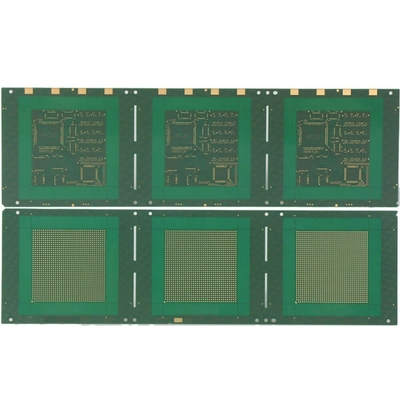

IC 기판 다층 PCB, HDI 딱딱 PCB RF 모듈을 위한 ENIG 표면 0







TECircuit에 대해



발견:TECircuit는2004.

위치:중국 첸젠에 위치한 전자제품 제조 서비스 (EMS) 제공자.


항목:맞춤형 EMS PCB,제안다양한한 번 멈춰
상점 서비스

서비스:
인쇄회로판 (PCB그리고 인쇄 회로 보드 조립PCBA), 유연한 인쇄 회로 보드FPC), 부품 공급,
박스 제작, 테스트


품질 보장: UL,ISO 9001,ISO 14001,ISO13485, ITAF 16949 및 ROHS 및 REACH에 적합합니다.

공장 사진:
회사 자체 공장: 50,000m2 직원: 930+ 월 생산량: 100,000m2



제품 응용



  • 무선 통신 장치:

    • 스마트폰, 태블릿, 노트북에서 사용되며 Wi-Fi, 블루투스 및 셀룰러 신호를 포함한 고주파 무선 통신을 촉진합니다.
  • 사물인터넷 장치:

    • 사물 인터넷 (IoT) 응용 프로그램, 스마트 가정 및 산업 자동화를위한 센서, 액추에이터 및 통신 모듈을 연결하는 데 사용됩니다.
  • RFID 시스템:

    • 물류, 소매 및 접근 제어에서 추적 및 식별을 위해 전파 식별 시스템 (RFID) 에 통합됩니다.
  • 위성 통신:

    • 항공우주 및 국방 애플리케이션에서 신뢰할 수있는 통신을 위해 위성 송신기에서 사용되며 어려운 환경에서 높은 성능을 보장합니다.
  • 통신 인프라:

    • 다양한 주파수에서 신호 전송 및 수신을 관리하기 위해 기본 스테이션 및 기타 통신 장비에 사용됩니다.
  • 의료기기:

    • 무선 환자 모니터링 시스템과 진단 도구와 같은 RF를 지원하는 의료 장비에 통합되어 연결성과 데이터 전송을 향상시킵니다.
  • 자동차용 애플리케이션:

    • 차량 통신 시스템, V2X (자동차에서 모든 것) 기술을 포함한 차량 통신 시스템에서 안전 및 탐색을 향상시키기 위해 사용됩니다.
  • 소비자 전자제품:

    • 스마트 TV와 게임 콘솔과 같은 기기에서 사용되며 무선 스트리밍과 연결 기능을 지원합니다.
  • 무선 충전 시스템:

    • 모바일 기기와 전기차를 무선 충전할 수 있는 시스템으로 통합되어 간편한 전력 전송을 가능하게 합니다.
  • 센서 및 액추에이터:

    • 원격 제어 애플리케이션을 위한 RF 기반 센서와 액추에터에서 사용되며 자동화와 반응성을 향상시킵니다.



제품 특성

  1. 고주파 성능:

    • 높은 주파수에서 효율적으로 작동하도록 설계되어 전송 중에 최소한의 신호 손실과 왜곡을 보장합니다.
  2. 우수한 신호 무결성:

    • 높은 신호 무결성을 유지하기 위해 설계되어 RF 응용 프로그램에서 전자기 간섭 (EMI) 및 교류를 줄입니다.
  3. 낮은 다이 일렉트릭 손실:

    • 사용 된 소재는 RF 통신에서 성능을 유지하는 데 중요한 낮은 변압 손실을 위해 선택됩니다.
  4. 열 관리:

    • 열 성능을 관리하는 효과적인 열 분산 기능, 작동 중 RF 구성 요소의 신뢰성을 보장합니다.
  5. 콤팩트 한 디자인:

    • 작은 형태 요소에 최적화되어 성능을 희생하지 않고 컴팩트 전자 장치에 통합 할 수 있습니다.
  6. 사용자 정의 가능성:

    • 레이어 수, 재료 유형 및 부품 배치 등 특정 RF 요구 사항에 맞출 수 있습니다.
  7. 내구성:

    • 온도 변동과 기계적인 진동 등 환경적 스트레스에 견딜 수 있도록 만들어져 장기적인 신뢰성을 보장합니다.
  8. 다양한 IC와 호환성:

    • 다양한 RF IC 및 구성 요소를 수용하도록 설계되어 무선 통신의 다양한 응용 프로그램을 촉진합니다.
  9. 환경 요인 에 대한 저항성:

    • 습도, 먼지 및 화학 물질 노출에 저항하기 위해 종종 처리되며 다양한 운영 조건에서 신뢰성을 향상시킵니다.
  10. 산업 표준 준수:

    • 관련 통신 및 안전 표준을 충족하도록 제조하여 중요한 응용 프로그램에서 신뢰할 수있는 작동을 보장합니다.





FAQ

질문 1: 공고에 필요한 것은 무엇입니까?
답:
PCB: QTY, Gerber 파일 및 기술 요구 사항 (물질/면면 완공 처리/황의 두께/판 두께,...)
PCBA: PCB 정보, BOM, (시험 문서...)

Q2: 어떤 파일 형식을 생산에 허용합니까?
답:
PCB 게르버 파일
PCB BOM 목록
PCBA에 대한 시험 방법


Q3: 제 파일은 안전합니까?
답:
귀하의 파일은 완전히 안전하고 안전하게 보관됩니다. 우리는 전체 프로세스 동안 고객의 IP를 보호합니다. 고객의 모든 문서는 결코 제3자에게 공유되지 않습니다.

Q4: 배송 방법은 무엇입니까?
답:

우리는 FedEx / DHL / TNT / UPS를 배송에 제공 할 수 있습니다. 또한 고객이 제공하는 배송 방법이 허용됩니다.

Q5: 지불 방법은 무엇입니까?
답:
전신 송금 (전신 TT, T/T), 페이팔은 허용됩니다.

- 네제품 설명- 네

스펙트럼
PCB 층: 1~42층
PCB 재료: CEM1, CEM3, 로저스, FR-4, 높은 Tg FR-4, 알루미늄 기반, 할로겐 없는
PCB 최대판 크기: 620mm*1100mm
PCB 인증서: RoHS 지침을 준수
PCB 두께: 1.6 ±0.1mm
외층 구리 두께: 00.5온스
내부층 구리 두께: 0.5-4ounce
PCB 최대 판 두께: 60.0mm
최소 구멍 크기: 0.20mm
최소선 너비/공간: 3/3밀리
S/M 피치: 0.1mm ((4mil)
판 두께와 개도 비율: 30:1
최소 구멍 구리: 20μm
홀 디아. 관용 (PTH): ±0.075mm ((3mil)
헐 디아. 내성 (NPTH): ±0.05mm (2mil)
구멍 위치 오차: ±0.05mm (2mil)
내장 허용: ±0.05mm (2mil)
PCB 용접 마스크: 검은색, 흰색, 노란색
PCB 표면 가공: HASL 납 없는, 침수 ENIG, 화학 틴, 플래시 골드, OSP, 금 손가락, 벗겨질 수 있는, 침수 은
전설: 흰색
E 테스트: 100% AOI, 엑스레이, 비행 탐사 시험
윤곽: 경로 및 점수/V 절단
검사 표준: IPC-A-610CC 클래스 II
인증서: UL (E503048),ISO9001/ISO14001/IATF16949
출력 보고서: 최종 검사, E-테스트, 용접성 테스트, 마이크로 섹션 및 더 많은
