세라믹 기판 보드
Created with Pixso. 오프탈믹 렌즈 제조용 세라믹 회로 보드 다층 딱딱 PCB

오프탈믹 렌즈 제조용 세라믹 회로 보드 다층 딱딱 PCB

브랜드 이름: TECircuit
모델 번호: TEC0202
MOQ: 1pcs
가격: USD 1.99 ~ USD9.99/pcs
배달 시간: 5-15일
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
자세한 정보
원래 장소:
중국
인증:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
브랜드:
심천 Tecircuit 전자 유한 공사
제품 종류:
PCB, 고주파 보드, RIGID PCB, 리지드 보드, 연성 보드, Rigid-Flex PCB, IC 기판, 금속 코어
항목 번호.:
R0071
서비스:
PCBA 서비스
포장 세부 사항:
진공 패키지 + 판지 상자
공급 능력:
50000 PC / 달
강조하다:

다층 단단한 세라믹 회로판

,

안구 렌즈 딱딱한 PCB 제조

제품 설명

제품 이미지

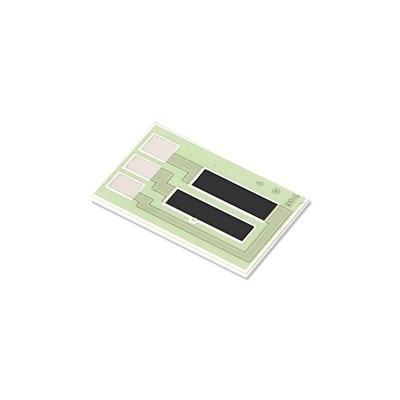

오프탈믹 렌즈 제조용 세라믹 회로 보드 다층 딱딱 PCB 0





TECircuit에 대해



발견:TECircuit는2004.

위치:중국 첸젠에 위치한 전자제품 제조 서비스 (EMS) 제공자.


항목:맞춤형 EMS PCB,제안다양한한 번 멈춰
상점 서비스

서비스:
인쇄회로판 (PCB그리고 인쇄 회로 보드 조립PCBA), 유연한 인쇄 회로 보드FPC), 부품 공급,
박스 제작, 테스트


품질 보장: UL,ISO 9001,ISO 14001,ISO13485, ITAF 16949 및 ROHS 및 REACH에 적합합니다.

공장 사진:
회사 자체 공장: 50,000m2 직원: 930+ 월 생산량: 100,000m2



제품 응용



  • 시력 교정 장치:

    • 디지털 디스플레이 기능과 함께 시력 교정을 통합하는 스마트 안경과 같은 첨단 안경 기술에 사용됩니다.
  • 망막 이식:

    • 망막 세포를 자극함으로써 시력을 회복시키는 장치에 통합되어 심각한 시각 장애를 가진 환자들에게 해결책을 제공합니다.
  • 적응 광학 시스템:

    • 이미지 품질을 향상시키기 위해 실시간으로 광적 요소를 조정하는 시스템에서 사용되며, 종종 고급 진단 장비에 사용됩니다.
  • 외과 도구:

    • 눈과 관련된 절차에 대한 신뢰할 수있는 전자 제어가 필요한 정밀 수술 도구에서 사용됩니다.
  • 진단 장비:

    • 시력 검진 및 진단에 사용되는 장치에 통합됩니다. 광적 일관성 단층 촬영 (OCT) 시스템과 같이.
  • 착용 할 수 있는 시력 강화 장치:

    • 증강현실 애플리케이션과 같은 전자적 수단으로 시력을 향상시키는 웨어러블 기술에서 사용됩니다.
  • 시력 치료 시스템:

    • 시력 훈련과 재활용을 위해 설계된 치료 장치에서 사용되며 센서와 피드백 메커니즘을 통합합니다.
  • 스마트 콘택트 렌즈:

    • 건강 지표를 모니터링하거나 증강현실 기능을 제공하는 스마트 콘택트 렌즈 프로토타입에 통합됩니다.
  • 광학 장치용 조명 시스템:

    • 광학 기기의 성능을 향상시키는 LED 조명 회로에서 사용되며 가시성과 정확성을 향상시킵니다.
  • 자동 테스트 장비:

    • 안과용 렌즈와 장치를 테스트하고 캘리브레이션하는 장비에 사용되며 품질 및 성능 표준을 보장합니다.



제품 특성

  1. 생물 호환성:

    • 의료용, 특히 인체 조직과 밀접한 접촉을 하는 물질로 설계되었습니다.
  2. 높은 열 안정성:

    • 세라믹 물질은 열에 대한 탁월한 저항력을 가지고 있어 다양한 온도와 환경에 적합합니다.
  3. 기계적 강도:

    • 세라믹 PCB는 강도와 내구성으로 알려져 있으며, 안과 장치와 같은 섬세한 응용 프로그램에서 신뢰성을 보장합니다.
  4. 낮은 전기 전도성:

    • 민감한 전자 응용 프로그램에서 간섭을 최소화하고 신호 무결성을 유지하는 데 도움이됩니다.
  5. 가벼운 무게:

    • 가벼운 솔루션을 제공합니다. 안경과 스마트 콘택트 렌즈와 같은 착용 가능한 장치의 편안함을 위해 매우 중요합니다.
  6. 높은 정확성:

    • 엄격한 허용량과 사양을 충족하도록 제조하여 광학 응용 프로그램에서 정확한 성능을 보장합니다.
  7. 환경 요인 에 대한 저항성:

    • 습도, 먼지 및 화학 물질에 저항하기 위해 종종 처리되며 다양한 조건에서 내구성 및 신뢰성을 향상시킵니다.
  8. 사용자 정의 가능성:

    • 특정 설계 및 기능 요구 사항을 충족하도록 조정 할 수 있으며 혁신적인 안과 솔루션을 허용합니다.
  9. 편리 한 통합:

    • 다양한 전자 부품을 수용하도록 설계되어 복잡한 광학 시스템에 원활한 통합을 촉진합니다.
  10. 의료 표준 을 준수 하는 것:

    • 엄격한 의료기기 규정과 표준을 충족하도록 제조하여 의료용 애플리케이션에서 안전성과 효과를 보장합니다.





FAQ

질문 1: 공고에 필요한 것은 무엇입니까?
답:
PCB: QTY, Gerber 파일 및 기술 요구 사항 (물질/면면 완공 처리/황의 두께/판 두께,...)
PCBA: PCB 정보, BOM, (시험 문서...)

Q2: 어떤 파일 형식을 생산에 허용합니까?
답:
PCB 게르버 파일
PCB BOM 목록
PCBA에 대한 시험 방법


Q3: 제 파일은 안전합니까?
답:
귀하의 파일은 완전히 안전하고 안전하게 보관됩니다. 우리는 전체 프로세스 동안 고객의 IP를 보호합니다. 고객의 모든 문서는 결코 제3자에게 공유되지 않습니다.

Q4: 배송 방법은 무엇입니까?
답:

우리는 FedEx / DHL / TNT / UPS를 배송에 제공 할 수 있습니다. 또한 고객이 제공하는 배송 방법이 허용됩니다.

Q5: 지불 방법은 무엇입니까?
답:
전신 송금 (전신 TT, T/T), 페이팔은 허용됩니다.

- 네제품 설명- 네

스펙트럼
PCB 층: 1~42층
PCB 재료: CEM1, CEM3, 로저스, FR-4, 높은 Tg FR-4, 알루미늄 기반, 할로겐 없는
PCB 최대판 크기: 620mm*1100mm
PCB 인증서: RoHS 지침을 준수
PCB 두께: 1.6 ±0.1mm
외층 구리 두께: 00.5온스
내부층 구리 두께: 0.5-4ounce
PCB 최대 판 두께: 60.0mm
최소 구멍 크기: 0.20mm
최소선 너비/공간: 3/3밀리
S/M 피치: 0.1mm ((4mil)
판 두께와 개도 비율: 30:1
최소 구멍 구리: 20μm
홀 디아. 관용 (PTH): ±0.075mm ((3mil)
헐 디아. 내성 (NPTH): ±0.05mm (2mil)
구멍 위치 오차: ±0.05mm (2mil)
내장 허용: ±0.05mm (2mil)
PCB 용접 마스크: 검은색, 흰색, 노란색
PCB 표면 가공: HASL 납 없는, 침수 ENIG, 화학 틴, 플래시 골드, OSP, 금 손가락, 벗겨질 수 있는, 침수 은
전설: 흰색
E 테스트: 100% AOI, 엑스레이, 비행 탐사 시험
윤곽: 경로 및 점수/V 절단
검사 표준: IPC-A-610CC 클래스 II
인증서: UL (E503048),ISO9001/ISO14001/IATF16949
출력 보고서: 최종 검사, E-테스트, 용접성 테스트, 마이크로 섹션 및 더 많은
