세라믹 기판 보드
Created with Pixso. 맞춤형 AlN 세라믹 알루미늄 나트라이드 PCB 딱딱한 PCB 인쇄 회로 보드

맞춤형 AlN 세라믹 알루미늄 나트라이드 PCB 딱딱한 PCB 인쇄 회로 보드

브랜드 이름: TECircuit
모델 번호: TEC0124
MOQ: 1pcs
가격: USD 1.99 ~ USD9.99/pcs
배달 시간: 5-15일
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
자세한 정보
원래 장소:
중국
인증:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
브랜드:
심천 Tecircuit 전자 유한 공사
제품 종류:
PCB, 고주파 보드, RIGID PCB, 리지드 보드, 연성 보드, Rigid-Flex PCB, IC 기판, 금속 코어
항목 번호.:
R0028
서비스:
PCBA 서비스
포장 세부 사항:
진공 패키지 + 판지 상자
공급 능력:
50000 PC / 달
강조하다:

맞춤형 알루미늄 질소 PCB

,

알루미늄 나이트라이드 인쇄 회로판

,

맞춤형 딱딱한 세라믹 회로판

제품 설명

제품 이미지

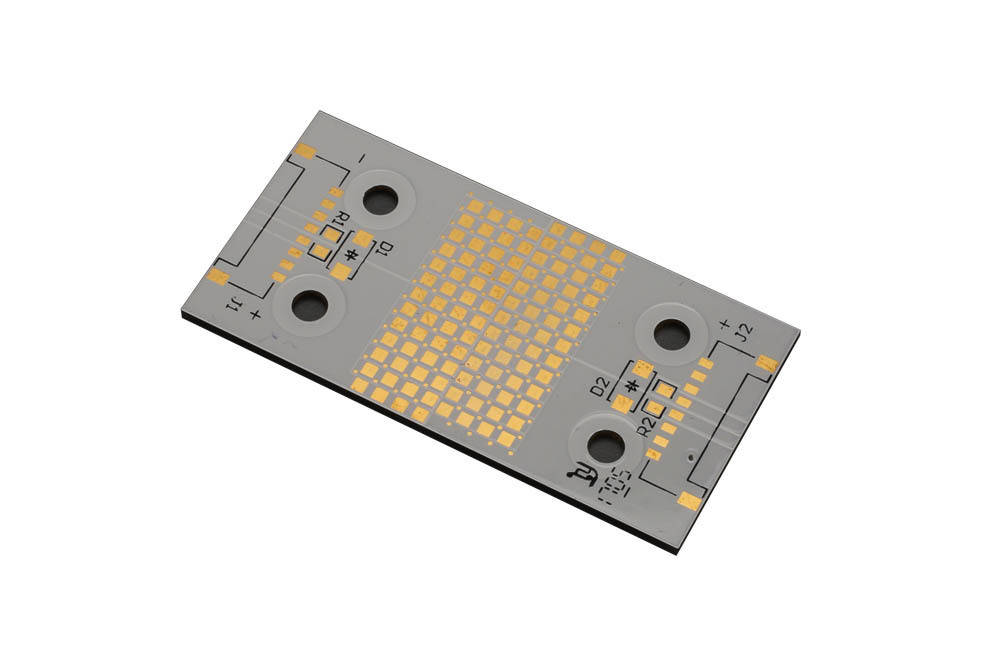

맞춤형 AlN 세라믹 알루미늄 나트라이드 PCB 딱딱한 PCB 인쇄 회로 보드 0



- 뭐?TEC회로



발견:TECircuit는2004.

위치:중국 첸젠에 위치한 전자제품 제조 서비스 (EMS) 제공자.


항목:맞춤형 EMS PCB,제안다양한한 번 멈춰
상점 서비스

서비스:
인쇄회로판 (PCB그리고 인쇄 회로 보드 조립PCBA), 유연한 인쇄 회로 보드FPC), 부품 공급,
박스 제작, 테스트


품질 보장: UL,ISO 9001,ISO 14001,ISO13485, ITAF 16949 및 ROHS 및 REACH에 적합합니다.

공장 사진:
회사 자체 공장: 50,000m2 직원: 930+ 월 생산량: 100,000m2



제품 응용



  • 고전력 전자기기:

    • 인버터, 컨버터 및 증폭기와 같은 전력 장치에서 사용되며 우수한 열 전도성 및 열 방출 특성으로 인해 사용됩니다.
  • LED 조명:

    • 높은 밝기의 LED 응용 프로그램에서 사용되며 LED 구성 요소의 수명을 연장하기 위해 효율적인 열 관리를 제공합니다.
  • RF/마이크로파 응용 프로그램:

    • RF 및 마이크로파 회로에 통합되어 낮은 다이 일렉트릭 손실과 높은 열 안정성이 성능에 중요합니다.
  • 자동차 전자기기:

    • 자동차 제어 시스템과 전원 모듈에 사용되며 고온 및 혹독한 환경에서 신뢰성을 보장합니다.
  • 전기통신:

    • 통신 장비, 기본 스테이션 및 안테나 시스템을 포함하여 신호 무결성을 유지하면서 열을 효과적으로 관리하는 데 사용됩니다.
  • 의료기기:

    • 다양한 조건에서 정확한 열 관리와 신뢰성을 요구하는 진단 및 치료 장비에 통합됩니다.
  • 산업용 장비:

    • 산업용 전원 공급 및 제어 시스템에서 사용되며 까다로운 응용 프로그램에서 강력한 성능을 제공합니다.
  • 항공우주 및 국방:

    • 항공우주용품에 사용되며, 위성 시스템과 같이 높은 신뢰성과 열 안정성이 필수적입니다.
  • 전기차 (EV):

    • 전기 및 하이브리드 차량의 배터리 관리 시스템 및 전력 전자 장치에서 사용되며 효율적인 열 관리를 돕습니다.
  • 소비자 전자제품:

    • 첨단 열 관리 솔루션이 필요한 고성능 소비자 장치에 통합됩니다.



제품 특성

  1. 높은 열전도성:

    • 알루미늄 나이트라이드 (AlN) 는 우수한 열전도 (최고 170 W/mK) 를 제공하여 열에 민감한 응용 분야에 이상적입니다.
  2. 탁월 한 전기 단열:

    • 높은 다이렉트릭 강도와 낮은 다이렉트릭 손실을 제공하여 전자 응용 프로그램에서 신뢰할 수있는 성능을 보장합니다.
  3. 기계적 강도:

    • AlN 세라믹은 내구성이 뛰어나고 기계적 스트레스에 견딜 수 있어 까다로운 환경에 적합합니다.
  4. 고온 저항성:

    • 높은 온도에서 안정성과 성능을 유지합니다. 종종 1000°C까지, 분해되지 않습니다.
  5. 낮은 열 확장 계수 (CTE):

    • AlN의 CTE는 실리콘과 잘 일치하여 반도체 응용 프로그램에서 열 스트레스 및 고장의 위험을 줄입니다.
  6. 화학물질 저항성:

    • AlN은 다양한 화학물질에 내성이 있어 혹독한 환경에서 내구성을 높입니다.
  7. 가벼운 무게:

    • 전통적인 금속 기판에 가벼운 대안을 제공하며 무게가 우려되는 응용 프로그램에 유용합니다.
  8. 사용자 정의 가능성:

    • 두께, 크기 및 표면 마무리 측면에서 특정 애플리케이션 요구 사항을 충족시키기 위해 맞춤화 할 수 있습니다.
  9. 다양한 제조 공정과의 호환성:

    • 스크린 프린팅과 레이저 가공을 포함한 표준 PCB 제조 기술을 사용하여 처리 할 수 있습니다.
  10. 비용 고려:

    • 일반적으로 전통적인 PCB 재료보다 비싸지만 장기적인 성능 이점은 종종 높은 신뢰성 응용 분야에 대한 투자를 정당화합니다.





FAQ

질문 1: 공고에 필요한 것은 무엇입니까?
답:
PCB: QTY, Gerber 파일 및 기술 요구 사항 (물질/면면 완공 처리/황의 두께/판 두께,...)
PCBA: PCB 정보, BOM, (시험 문서...)

Q2: 어떤 파일 형식을 생산에 허용합니까?
답:
PCB 게르버 파일
PCB BOM 목록
PCBA에 대한 시험 방법


Q3: 제 파일은 안전합니까?
답:
귀하의 파일은 완전히 안전하고 안전하게 보관됩니다. 우리는 전체 프로세스 동안 고객의 IP를 보호합니다. 고객의 모든 문서는 결코 제3자에게 공유되지 않습니다.

Q4: 배송 방법은 무엇입니까?
답:

우리는 FedEx / DHL / TNT / UPS를 배송에 제공 할 수 있습니다. 또한 고객이 제공하는 배송 방법이 허용됩니다.

Q5: 지불 방법은 무엇입니까?
답:
전신 송금 (전신 TT, T/T), 페이팔은 허용됩니다.

- 네제품 설명- 네

스펙트럼
PCB 층: 1~42층
PCB 재료: CEM1, CEM3, 로저스, FR-4, 높은 Tg FR-4, 알루미늄 기반, 할로겐 없는
PCB 최대판 크기: 620mm*1100mm
PCB 인증서: RoHS 지침을 준수
PCB 두께: 1.6 ±0.1mm
외층 구리 두께: 00.5온스
내부층 구리 두께: 0.5-4ounce
PCB 최대 판 두께: 60.0mm
최소 구멍 크기: 0.20mm
최소선 너비/공간: 3/3밀리
S/M 피치: 0.1mm ((4mil)
판 두께와 개도 비율: 30:1
최소 구멍 구리: 20μm
홀 디아. 관용 (PTH): ±0.075mm ((3mil)
헐 디아. 내성 (NPTH): ±0.05mm (2mil)
구멍 위치 오차: ±0.05mm (2mil)
내장 허용: ±0.05mm (2mil)
PCB 용접 마스크: 검은색, 흰색, 노란색
PCB 표면 가공: HASL 납 없는, 침수 ENIG, 화학 틴, 플래시 골드, OSP, 금 손가락, 벗겨질 수 있는, 침수 은
전설: 흰색
E 테스트: 100% AOI, 엑스레이, 비행 탐사 시험
윤곽: 경로 및 점수/V 절단
검사 표준: IPC-A-610CC 클래스 II
인증서: UL (E503048),ISO9001/ISO14001/IATF16949
출력 보고서: 최종 검사, E-테스트, 용접성 테스트, 마이크로 섹션 및 더 많은
