| 브랜드 이름: | TECircuit |
| 모델 번호: | TEC0046 |
| MOQ: | 1pcs |
| 가격: | USD 1.99 ~ USD9.99/pcs |
| 배달 시간: | 5-15일 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |

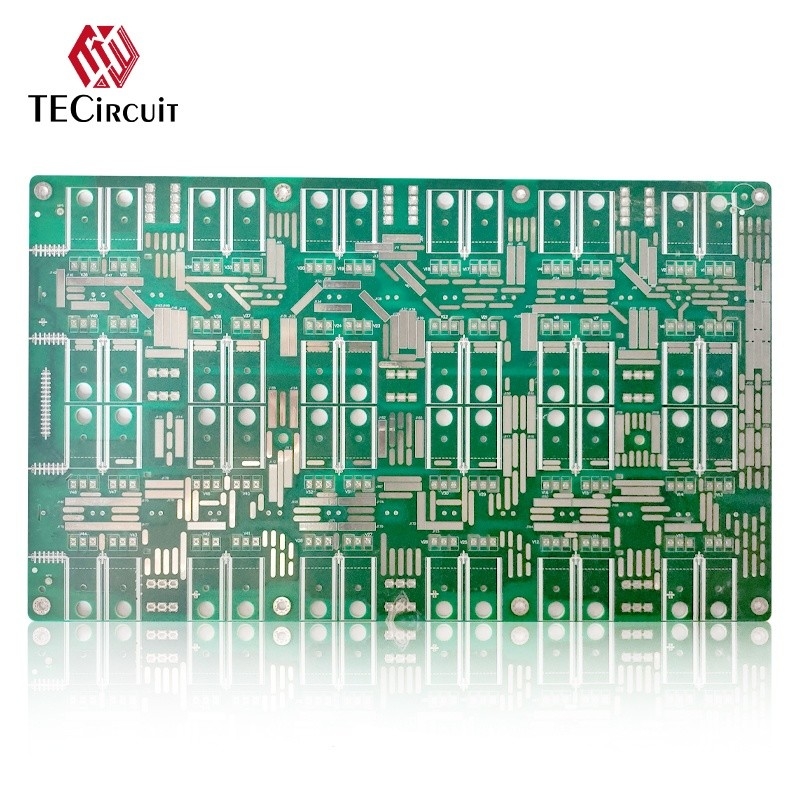

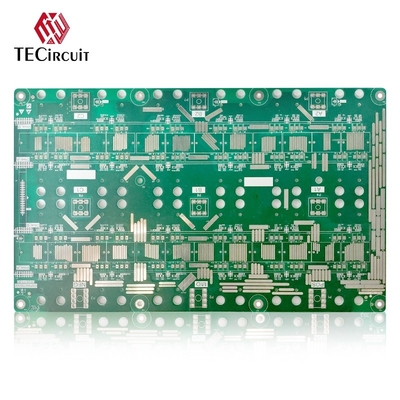

제품 설명
레이어 수:4L
재료:FR-4 TG150
두께:2.5mm
쿠퍼 생각:30.5온스
크기:419*250mm
표면 처리:HASL LF
적용:이버터
FAQ
질문 1: 공고에 필요한 것은 무엇입니까?
답:
PCB: QTY, Gerber 파일 및 기술 요구 사항 (물질/면면 완공 처리/황의 두께/판 두께,...)
PCBA: PCB 정보, BOM, (시험 문서...)
Q2: 어떤 파일 형식을 생산에 허용합니까?
답:
PCB 게르버 파일
PCB BOM 목록
PCBA에 대한 시험 방법
Q3: 제 파일은 안전합니까?
답:
귀하의 파일은 완전히 안전하고 안전하게 보관됩니다. 우리는 전체 프로세스 동안 고객의 IP를 보호합니다. 고객의 모든 문서는 결코 제3자에게 공유되지 않습니다.
Q4: 배송 방법은 무엇입니까?
답:
우리는 FedEx / DHL / TNT / UPS를 배송에 제공 할 수 있습니다. 또한 고객이 제공하는 배송 방법이 허용됩니다.
Q5: 지불 방법은 무엇입니까?
답:
전신 송금 (전신 TT, T/T), 페이팔은 허용됩니다.
제품 사용
전력망에 연결된 태양광 인버터:
오프그리드 태양광 인버터:
배터리 기반 시스템:
마이크로 인버터:
전력 최적화기:
하이브리드 인버터:
태양광 모니터링 시스템:
스마트 홈 통합:
전기차 충전소:
재생 에너지 시스템:
- 네제품 설명
| 스펙트럼 | |||||
| PCB 층: | 1~42층 | ||||
| PCB 재료: | CEM1, CEM3, 로저스, FR-4, 높은 Tg FR-4, 알루미늄 기반, 할로겐 없는 | ||||
| PCB 최대판 크기: | 620mm*1100mm | ||||
| PCB 인증서: | RoHS 지침을 준수 | ||||
| PCB 두께: | 1.6 ±0.1mm | ||||
| 외층 구리 두께: | 00.5온스 | ||||
| 내부층 구리 두께: | 0.5-4ounce | ||||
| PCB 최대 판 두께: | 60.0mm | ||||
| 최소 구멍 크기: | 0.20mm | ||||
| 최소선 너비/공간: | 3/3밀리 | ||||
| S/M 피치: | 0.1mm ((4mil) | ||||
| 판 두께와 개도 비율: | 30:1 | ||||
| 최소 구멍 구리: | 20μm | ||||
| 홀 디아. 관용 (PTH): | ±0.075mm ((3mil) | ||||
| 헐 디아. 내성 (NPTH): | ±0.05mm (2mil) | ||||
| 구멍 위치 오차: | ±0.05mm (2mil) | ||||
| 내장 허용: | ±0.05mm (2mil) | ||||
| PCB 용접 마스크: | 검은색, 흰색, 노란색 | ||||
| PCB 표면 가공: | HASL 납 없는, 침수 ENIG, 화학 틴, 플래시 골드, OSP, 금 손가락, 벗겨질 수 있는, 침수 은 | ||||
| 전설: | 흰색 | ||||
| E 테스트: | 100% AOI, 엑스레이, 비행 탐사 시험 | ||||
| 윤곽: | 경로 및 점수/V 절단 | ||||
| 검사 표준: | IPC-A-610CC 클래스 II | ||||
| 인증서: | UL (E503048),ISO9001/ISO14001/IATF16949 | ||||
| 출력 보고서: | 최종 검사, E-테스트, 용접성 테스트, 마이크로 섹션 및 더 많은 | ||||
- 네
