PCBA 소비자 전자제품 레이저 조각기 SMT 인쇄 회로 기판 조립

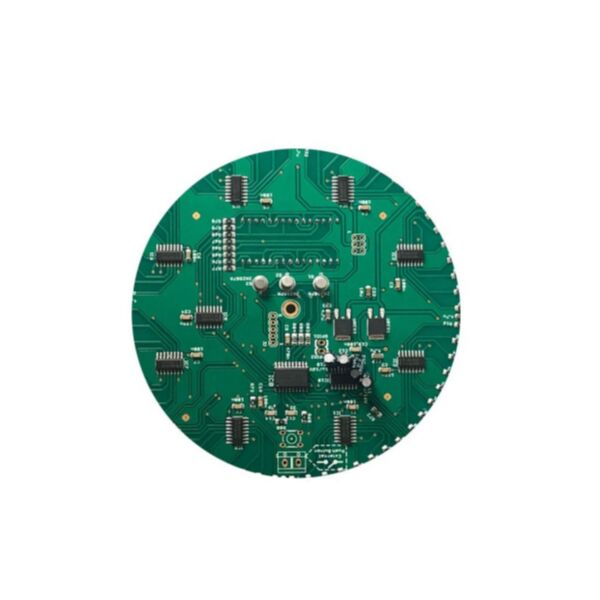

PCBA 이미지

- 뭐?TEC회로

발견:TECircuit는2004.

위치:중국 첸젠에 위치한 전자제품 제조 서비스 (EMS) 제공자.

항목:맞춤형 EMS PCB,제안다양한한 번 멈춰상점 서비스

서비스: 인쇄회로판 (PCB그리고 인쇄 회로 보드 조립PCBA), 유연한 인쇄 회로 보드FPC), 부품 공급,박스 제작, 테스트

품질 보장: UL,ISO 9001,ISO 14001,ISO13485, ITAF 16949 및 ROHS 및 REACH에 적합합니다.

공장 사진:
회사 자체 공장: 50,000m2 직원: 930+ 월 생산량: 100,000m2

PCBA 응용 프로그램

• 정밀 설계 및 프로토타입 시각화: PCBA는 실시간 발열 경로를 처리하고 디지털 디자인 스키마를 직접 작업 조각에 덮어줍니다. 설계자와 엔지니어가 실행 전에 발열 결과를 미리 볼 수 있습니다.재료 낭비를 줄이고 빠른 설계 반복을 가능하게 합니다..

• 산업 표기 및 추적 지원: 제조 환경에서 배포된 PCBA는 QR 코드, 일련 번호 또는 생산 데이터를 구성 요소에 투영하는 응용 프로그램을 실행합니다.작업자를 정확한 표시 위치로 안내하고 동시에 품질 보장을 위해 완료 데이터를 기록합니다..

• 교육 및 직업 훈련: 소재 처리를 배우는 학생들을위한 AR 가이드 레이저 gravure 교육을합니다. PCBA는 안전 구역, 운영 매개 변수,그리고 작업 표면에 단계별로 절차 가이드안전 프로토콜을 유지하면서 기술 습득을 가속화합니다.

• 예술적 창작 및 사용자 정의 작업 흐름: 예술가와 장인들이 레이저 처리에 전념하기 전에 3차원 물체에 복잡한 조각 패턴을 시각화 할 수 있습니다.PCBA는 실시간 프리뷰 렌더링을 관리하고 원활한 창의적인 워크플로우를 위해 디자인 소프트웨어와 통합됩니다..

• 현장 작전에 대한 원격 전문가 지도: 원격 전문가가 그래버링 매개 변수를 설명하거나 위치를 표시하거나 운영자의 AR 디스플레이에서 디자인을 실시간으로 조정할 수 있는 원격 지원 시나리오를 지원합니다.현장에서 복잡한 사용자 정의 작업을 용이하게 합니다..

• 품질 관리 및 검증: 품질 검사를 지원하여 예상 된 조각 결과를 완성품에 덮어 놓으며 CAD 사양 규격에 대한 신속한 시각 비교 및 차원 검증을 가능하게합니다.

PCBA 특징

1. 전용 NPU를 갖춘 고성능 시스템 칩 (SoC): PCBA는 강력한 SoC와 신경 처리 단위를 통합하여 동시에 레이저 경로 계산을 처리합니다.그리고 AR 그래픽 렌더링은 미밀리 미터 미만의 정확성과 최소한의 지연을 유지합니다..

2. 레이저 제어 및 안전 잠금 회로: PCBA는 여러 가지 불필요한 안전 인터클로킹과 함께 전용 마이크로 컨트롤러 기반 레이저 드라이버 회로를 갖추고 있습니다. PCBA는 뚜?? 위치 센서, 모션 감지 장치 및 비상 정지 장치를 지속적으로 모니터링합니다.안전 파라미터가 위반되면 레이저 전력을 즉시 차단합니다..

3. 미니어처 디스플레이 드라이버 및 웨이브 가이드 컨트롤러: 광학 파도 안내 시스템과 결합된 고 밝기 마이크로 OLED 또는 마이크로 LED 프로젝터에 대한 전문 디스플레이 드라이버를 포함합니다.외관적인 작업실 조명 조건에서도 잘 보이도록 설계 된 초상층을 보장합니다..

4. 공간 등록을 위한 멀티 센서 퓨전: 고해상도 작업 부품 카메라, 깊이 센서 및 IMU를 위한 인터페이스를 통합합니다.이 데이터를 융합하여 표면 곡선이나 지향에 관계없이 가상 조각 디자인과 물리적 물체 사이의 정확한 조화를 달성합니다..

5. 실시간 갈바노미터 및 모션 제어 인터페이스: 초고속 디지털-아날로그 변환기 및 gravure 시스템의 galvanometer 스캐너와 직접 통신하는 전용 모션 제어 프로세서를 포함한다.사용자가 보는 것과 레이저가 실제로 새는 곳 사이의 완벽한 동기화를 보장합니다..

6. 멀티 모드 연결 (Wi-Fi 6/7, 블루투스 5.x): 설계 워크스테이션, 클라우드 기반 패턴 라이브러리 및 원격 협업 플랫폼과 높은 대역폭 통신을 위한 고급 무선 모듈을 갖추고 있습니다.복잡한 벡터 및 라스터 그래버 파일의 원활한 데이터 전송을 지원합니다..

7. 발전된 전력 관리 IC (PMIC): 레이저 작동의 높은 전력 요구와 AR 그래픽의 연속 처리 요구 사항을 균형을 맞추기 위해 정교한 PMIC 및 배터리 관리 시스템을 사용합니다.장시간 사용 중 과열을 방지하기 위해 성능을 동적으로 조정하는 열 센서를 통합합니다..

8. 딱딱하고 유연한 HDI 건설: PCBA는 고밀도의 융합 기술을 이용하고 있으며, 매우 얇은 라인 너비와 여러 층을 가지고 있으며, 복잡한 전자 장치가 콤팩트 안에 들어갈 수 있도록 합니다.장착 작업 중 편안한 긴 착용을 위해 필요한 인체공학적 형태 요인.
