PCBA 소비자 전자 프라임 파워 뱅크 SMT 인쇄 회로 보드 조립

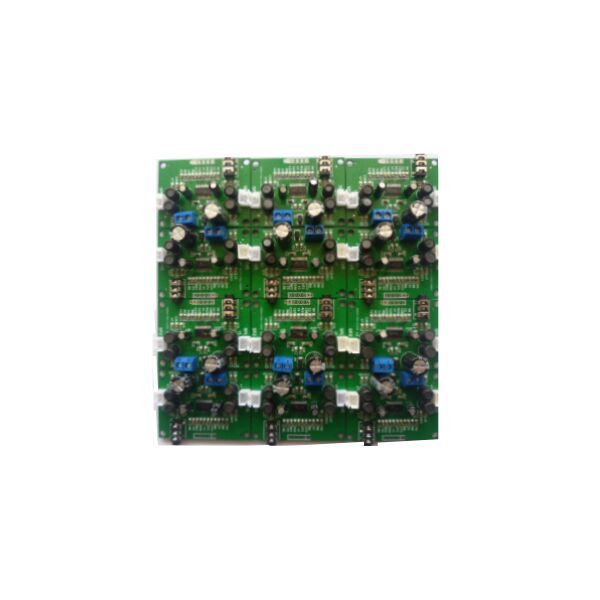

PCBA 이미지

소개TECircuit

발견: TECircuit는 운영을 시작했습니다 2004년.

위치: 중국 선전에 위치한 전자 제조 서비스(EMS) 제공업체입니다.

항목: 맞춤형 EMS PCB, 제공합니다 전체 범위의 원스톱 상점 서비스.

서비스: 인쇄 회로 기판(PCB) 및 인쇄 회로 기판 조립(PCBA), 유연 인쇄 회로 기판(FPC), 부품 소싱, 박스 빌딩, 테스트.

품질 보증: UL, ISO 9001, ISO 14001, ISO 13485, ITAF 16949 및 ROHS 및 REACH 준수.

공장 사진:
회사 자체 공장: 50,000 평방미터; 직원: 930명 이상; 월 생산 능력: 100,000 평방미터

PCBA 응용 프로그램

• 모바일 장치 충전 및 비상 전원: PCBA는 리튬 이온 배터리의 저장된 에너지를 스마트폰, 태블릿 및 기타 USB 전원 장치로 안전하고 효율적으로 전송하여 여행, 야외 활동 또는 정전 중에 중요한 백업 전원을 제공합니다.

• 고속 및 다중 장치 충전 허브: USB Power Delivery(PD) 및 Quick Charge(QC)와 같은 고속 충전 프로토콜을 지원하면서 여러 출력 포트에 가용 전력을 지능적으로 분배하여 다양한 전력 요구 사항(휴대폰, 시계, 이어버드)을 가진 여러 장치를 동시에 충전할 수 있습니다.

• 노트북 및 고출력 장치 지원: 고급 PCBA 설계는 노트북, 휴대용 모니터 및 일부 카메라를 충전하기 위해 더 높은 전압 출력(예: USB-C PD를 통한 20V)을 지원하여 파워 뱅크를 더 넓은 범위의 전자 제품을 위한 다목적 전원 공급 장치로 변환합니다.

• 여행 및 국제 사용: 파워 뱅크 자체를 재충전하기 위해 범용 입력 전압(100-240V AC)을 지원하는 회로를 통합하여 전 세계 전기 시스템과 호환됩니다. 일부 설계에는 파워 뱅크와 연결된 장치를 동시에 재충전할 수 있는 패스스루 충전 기능이 포함되어 있습니다.

• IoT 및 웨어러블 장치 유지 보수: 스마트워치, 피트니스 트래커, 무선 이어버드와 같은 소형 장치를 위해 특별히 설계된 저전류 충전 모드를 제공하여 대형 장치용으로 설계된 고전류로 인한 손상을 방지합니다.

• 야외 및 레크리에이션 전원 공급 장치: 캠핑, 하이킹 또는 원격 근무를 위한 휴대용 에너지원으로 사용되며, 종종 태양광 패널과 통합되어 재충전하고 환경 노출을 견딜 수 있도록 견고하게 설계되었습니다.

• 의료 및 필수 장치용 백업 전원: 여행 또는 정전 중에 휴대용 산소 농축기, CPAP 기계 또는 혈당 측정기와 같은 필수 저전력 의료 장치를 작동 상태로 유지하는 데 사용되며, PCBA 기능은 안정적이고 신뢰할 수 있는 전력 공급을 보장합니다.

PCBA 기능

1. 배터리 관리 시스템(BMS) 및 보호 회로: PCBA의 핵심은 개별 셀 전압을 모니터링하고, 셀 충전을 균형 있게 맞추며(다중 셀 팩의 경우), 과충전, 과방전, 과전류 및 단락에 대한 다중 보호 계층을 제공하여 안전한 배터리 작동을 보장하는 정교한 BMS입니다.

2. 고효율 전력 변환 및 전압 조정: 배터리 전압을 필요한 출력 레벨(5V, 9V, 12V, 15V, 20V)로 효율적으로 승압 또는 강압하는 고주파 스위칭 레귤레이터(벅-부스트 컨버터)를 통합하며, 변환 효율은 종종 90%를 초과하여 열로 인한 에너지 손실을 최소화합니다.

3. 지능형 충전 프로토콜 컨트롤러: 연결된 장치와 협상하여 최적의 충전 전압 및 전류를 결정하고 제공하는 전용 마이크로컨트롤러 또는 프로토콜 IC를 특징으로 합니다. USB PD 3.0, Qualcomm Quick Charge, Samsung AFC 및 Apple 충전 프로토콜을 포함한 여러 고속 충전 표준을 지원합니다.

4. 다중 포트 전원 관리 및 부하 감지: 연결된 장치 요청에 따라 여러 출력 포트 간에 전력을 동적으로 할당하는 회로를 포함합니다. 장치가 연결되거나 분리될 때 감지하고 다른 포트의 충전을 중단하지 않고 전력 분배를 조정할 수 있습니다.

5. 패스스루 지원 입력 충전 컨트롤러: 다양한 소스(AC 어댑터, 자동차 충전기, 태양광 패널)에서 파워 뱅크의 내부 배터리를 재충전하는 것을 관리합니다. 고급 설계는 패스스루 충전을 지원하여 파워 뱅크가 자체와 연결된 장치를 동시에 충전할 수 있도록 합니다.

6. 디지털 디스플레이 드라이버 및 사용자 인터페이스: 실시간 배터리 잔량, 출력 전압/전류, 예상 충전 시간 및 포트 상태를 표시하는 LED 표시등 또는 소형 LCD/LED 디지털 디스플레이용 드라이버를 통합하여 사용자에게 명확한 작동 피드백을 제공합니다.

7. 고급 열 관리 및 온도 모니터링: 고출력 충전/방전 주기 동안 발생하는 열을 모니터링하기 위해 PCBA에 전략적으로 배치된 온도 센서를 사용합니다. 제어 로직은 안전 온도 임계값을 초과할 경우 자동으로 전력 출력을 줄이거나 보호 종료를 시작할 수 있습니다.

8. 낮은 대기 전류 및 자동 켜기/끄기 감지: 사용하지 않을 때 배터리에서 최소한의 전류를 소비하는 초저전력 대기 모드를 특징으로 합니다. 부하 감지 회로는 장치가 연결될 때 출력을 자동으로 활성화하고 장치가 분리될 때 전원을 차단하여 저장된 에너지를 보존합니다.
