| 브랜드 이름: | TECircuit |
| 모델 번호: | TEC0412 |
| MOQ: | 샘플 용 1pcs, 벌크 100pc |
| 가격: | USD 1.99 ~ USD9.99/pcs |
| 배달 시간: | 5-15 WOTK 일 |
| 지불 조건: | L/C,D/A,D/P,T/T,웨스턴 유니온,MoneyGram |

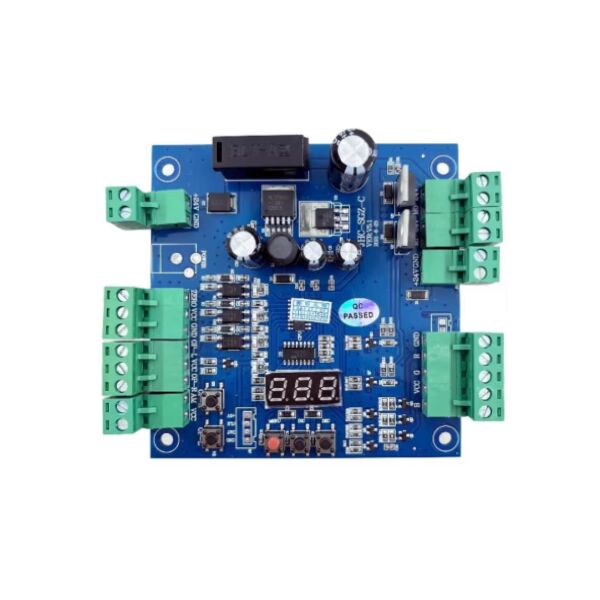

PCBA 이미지
- 뭐?TEC회로
발견:TECircuit는2004.
위치:중국 첸젠에 위치한 전자제품 제조 서비스 (EMS) 제공자.
항목:맞춤형 EMS PCB,제안다양한한 번 멈춰상점 서비스
서비스: 인쇄회로판 (PCB그리고 인쇄 회로 보드 조립PCBA), 유연한 인쇄 회로 보드FPC), 부품 공급,박스 제작, 테스트
품질 보장: UL,ISO 9001,ISO 14001,ISO13485, ITAF 16949 및 ROHS 및 REACH에 적합합니다.
공장 사진:
회사 자체 공장: 50,000m2 직원: 930+ 월 생산량: 100,000m2
PCBA 응용 프로그램
전문 디지털 예술 및 일러스트레이션 제작: PCBA는 예술가들이 압력에 민감한 펜으로 고해상도 디스플레이에 직접 그림을 그리고 그림을 그릴 수 있도록 해줍니다.그리고 모든 디지털 장점을 제공하면서 전통적인 그림을 반영하는 지연 없는 경험.
사진 편집 및 리투싱: 사진작가와 리투셔를 위한 정밀 도구로 사용되며, 세부적인 마스크링, 지역적 조정,마우스나 트랙패드와 비교할 수 없을 만큼 뛰어난 제어력을 가진.
3차원 모델링, 조각 및 텍스처링: 3D 아티스트와 애니메이터가 디지털 모델을 조각하고 3D 표면에 직접 텍스처를 칠하고 촉각, 펜 기반 인터페이스를 통해 꼭짓점을 조작하는 데 사용됩니다.디지털 콘텐츠 제작에 대한 창의적 작업 흐름을 간소화합니다..
애니메이션 및 스토리보드: 손으로 그린 프레임별로 프레임 애니메이션과 상세한 스토리보드 제작을 용이하게 합니다. 예술가들은 즉각적인 시각적 피드백을 위해 화면에 직접 그림을 그릴 수 있습니다.애니메이션 프로세스를 더 유동적이고 직접적으로 만드는.
산업 및 개념 설계: CAD 또는 디자인 소프트웨어에서 직접 스케치, 콘셉트 아트 및 상세한 기술 일러스트를 만드는 데 디자이너를 지원합니다. 스케치의 자유와 디지털 도구의 정밀성을 결합합니다..
인터랙티브 교육과 디지털 메모: 그래픽 디자인 또는 건축 과정의 교육자 및 학생을 위한 고급 도구로서의 기능,또는 직접 화면에 손으로 쓴 메모를.
통합된 디스플레이 드라이버와 컨트롤러: PCBA는 고성능 디스플레이 드라이버 회로 (예를 들어, LVDS 또는 eDP 컨트롤러) 를 통합하여 내장 장치에 전원을 공급합니다.높은 색상 정확도 (일반적으로 >100% sRGB) 화면, 레이턴티를 최소화하기 위해 빠른 리프레시 속도.
펜과 화면 결합 센싱 시스템: 그 핵심은 디스플레이 아래로 가열 된 전자기 공명 (EMR) 또는 활성 정전기 (AES) 디지털레이터 그리드를 사용합니다. 이것은 PCBA가 펜의 위치를 정확하게 추적 할 수있게합니다.회전, 및 압력 수준 (예를 들어, 8192 수준) 은 스크린 표면에 직접 미리미터 미만의 정확도로 표시됩니다.
멀티 모드 연결 허브 (USB-C, HDMI, 무선): 보드는 단일 케이블 연결 (데이터, 비디오 및 전원 운반) 을 위해 디스플레이 포트 Alt 모드와 USB-C 컨트롤러를 통합합니다.또한 다른 장치를 연결하기 위한 HDMI 입력 포트와 무선 데이터 전송을 위한 Wi-Fi/Bluetooth 모듈을 포함할 수 있습니다..
낮은 지연 처리 및 펜 데이터 경로: 프라이브 펜 신호를 최소한의 지연으로 처리하는 전용 마이크로 컨트롤러 또는 FPGA를 갖추고 있습니다. 인식된 지연을 줄이기 위해 예측 알고리즘을 자주 사용합니다.화면에 있는 커서나 브러쉬 스트로크가 펜 끝을 즉시 따라가는 것을 보장합니다..
사용자 인터페이스 및 제어 회로: 물리적 익스프레스 키, 터치 스트립, 또는 태블릿의 베젤에 터치 민감 반지를 위한 드라이버를 포함합니다.키보드 없는 작업 흐름.
첨단 전력 관리 IC (PMIC): 정교한 PMIC를 사용하여 AC 어댑터 또는 내부 배터리에서 전력 분배를 관리합니다.그리고 모든 프로세서, 휴대용 모델의 배터리 수명과 성능을 균형 잡습니다.
견고 한 구조 및 열 설계: PCBA는 디스플레이 및 처리 구성 요소에서 열 방출을 관리하는 동시에 얇은 형태 요소에 맞게 설계되었습니다.그 의 배치 와 부품 선택 은 종종 기울어지고 긴 시간 동안 사용 되는 장치 의 내구성 을 보장 한다.
FAQ
질문 1: 공고에 필요한 것은 무엇입니까?
답:
PCB: QTY, Gerber 파일 및 기술 요구 사항 (물질/면면 완공 처리/황의 두께/판 두께,...)
PCBA: PCB 정보, BOM, (시험 문서...)
Q2: 어떤 파일 형식을 생산에 허용합니까?
답:
PCB 게르버 파일
PCB BOM 목록
PCBA에 대한 시험 방법
Q3: 제 파일은 안전합니까?
답:
귀하의 파일은 완전히 안전하고 안전하게 보관됩니다. 우리는 전체 프로세스 동안 고객의 IP를 보호합니다. 고객의 모든 문서는 결코 제3자에게 공유되지 않습니다.
Q4: 배송 방법은 무엇입니까?
답:
우리는 FedEx / DHL / TNT / UPS를 배송에 제공 할 수 있습니다. 또한 고객이 제공하는 배송 방법이 허용됩니다.
Q5: 지불 방법은 무엇입니까?
답:
전신 송금 (전신 TT, T/T), 페이팔은 허용됩니다.
- 네PCB 및 PCBA 설명- 네
| PCB 층 | 1~42층 |
| PCB 재료 | CEM1, CEM3, 로저스, FR-4, 높은 Tg FR-4, 알루미늄 기반, 할로겐 없는 |
| 최대 게시판 크기 | 620mm × 1100mm |
| 인증 | RoHS 지침을 준수 |
| 판 두께 | 1.6 ±0.1mm |
| 외층 구리 두께 | 00.5온스 |
| 내부층 구리 두께 | 0.5-4ounce |
| 최대 판 두께 | 60.0mm |
| 최소 구멍 크기 | 0.20mm |
| 최소선 너비/공간 | 3/3밀리 |
| 최소 용접 마스크 피치 | 0.1mm (4mil) |
| 판 두께와 개도 비율 | 30:1 |
| 최소 구멍 구리 | 20μm |
| 구멍 지름 허용 (PTH) | ±0.075mm (3mil) |
| 구멍 지름 허용 (NPTH) | ±0.05mm (2mil) |
| 구멍 위치 오차 | ±0.05mm (2mil) |
| 대명표 관용 | ±0.05mm (2mil) |
| PCB 솔더 마스크 색상 | 검은색, 흰색, 노란색 |
| PCB 표면 가공 | HASL 납 없는, 몰입 ENIG, 화학 틴, 플래시 골드, OSP, 금 손가락, 껍질 벗기, 몰입 은 |
| 레전드 컬러 | 흰색 |
| 전기 검사 | 100% AOI, 엑스레이, 비행 탐사 시험 |
| 오프라인 처리 | 라우팅 및 스코어/V 절단 |
| 검사 표준 | IPC-A-610 II급 |
| 인증서 | UL (E503048), ISO9001, ISO14001, IATF16949 |
| 출력 보고서 | 최종 검사, 전기 테스트, 용접성 테스트, 마이크로 섹션 분석 |
