| 브랜드 이름: | TECircuit |
| 모델 번호: | TEC0405 |
| MOQ: | 샘플 용 1pcs, 벌크 100pc |
| 가격: | USD 1.99 ~ USD9.99/pcs |
| 배달 시간: | 5-15 WOTK 일 |
| 지불 조건: | L/C,D/A,D/P,T/T,웨스턴 유니온,MoneyGram |

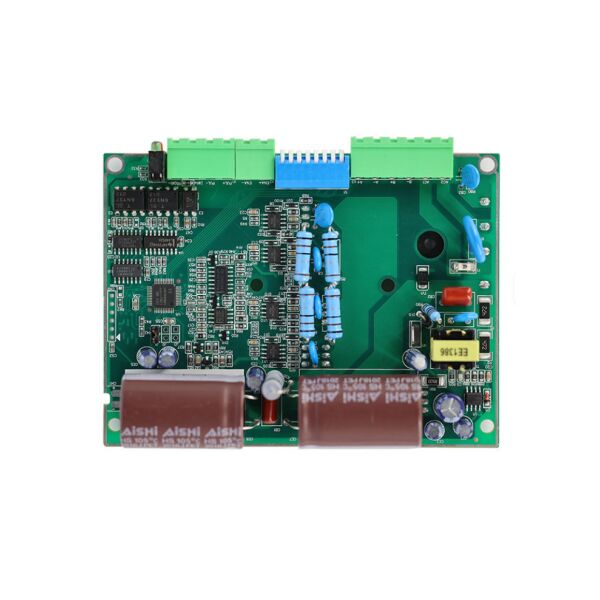

PCBA 이미지
- 뭐?TEC회로
발견:TECircuit는2004.
위치:중국 첸젠에 위치한 전자제품 제조 서비스 (EMS) 제공자.
항목:맞춤형 EMS PCB,제안다양한한 번 멈춰상점 서비스
서비스: 인쇄회로판 (PCB그리고 인쇄 회로 보드 조립PCBA), 유연한 인쇄 회로 보드FPC), 부품 공급,박스 제작, 테스트
품질 보장: UL,ISO 9001,ISO 14001,ISO13485, ITAF 16949 및 ROHS 및 REACH에 적합합니다.
공장 사진:
회사 자체 공장: 50,000m2 직원: 930+ 월 생산량: 100,000m2
PCBA 응용 프로그램
커스터마이징 가능한 소리 합성 및 디자인: PCBA는 사용자가 고유한 음향 생성 및 처리 경로를 구축하기 위해 함께 패치하는 개별 모듈 (오시레이터, 필터, 앙벨러와 같은) 의 핵심 역할을합니다.클래식 아날로그 음색부터 복잡한 디지털 텍스처까지.
실험적이고 창조적인 음악 창작: 음악가들과 음향 아티스트들이 비전통적인, 종종 자기 재생을 하는 시스템을 만들 수 있습니다.서로 연결된 제어 전압 (CV) 및 게이트 신호를 통해 동적 음향 풍경.
실무용 오디오 교육 및 신호 흐름 학습: 음향 합성, 전자,아날로그/디지털 신호 처리, 오디오 신호 체인 시각화 및 조작.
전문 스튜디오 사운드 디자인 및 처리: 음반 스튜디오에서 프리미엄 아웃보드 효과 또는 사운드 소스로 사용됩니다. 특유의 아날로그 필터링, 독특한 변조를 제공합니다.그리고 풍부한 오시레이터 사운드는 순수 소프트웨어 기반의 악기로 복제하기가 어렵습니다..
다이내믹 라이브 전자 성능: 연주자가 자신의 세트에 맞게 유연하고 촉각 가능한 악기를 만들 수 있게 해줍니다.피지컬 패치링과 버튼 조작을 통해 실시간으로 소리를 극적으로 변화시킬 수 있습니다..
하이브리드 스튜디오 설정을 위한 통합 브리지: 디지털 기능을 갖춘 PCBA를 갖춘 모듈은 인터페이스 역할을 하며, 아날로그 CV/게이트를 MIDI 또는 USB로 변환하거나 디지털 오디오 워크스테이션 (DAW) 의 하드웨어 컨트롤러 역할을 할 수 있습니다.아날로그 및 디지털 워크플로우를 원활하게 혼합합니다..
전문 오디오 도구 개발: 엔지니어와 예술가들이 고도로 전문화된 오디오 프로세서나 신호 생성기를 설계하고 구현할 수 있게 해줍니다.상업용 제품에는 없는 사용자 지정 시퀀서.
전압 조절 오시레이터/코어 (VCO) 및 필터 회로: PCBA는 정밀한 아날로그 오시레이터 코어 (음파를 생성하기 위한) 와 주파수, 파형, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수, 주파수,입력 제어 전압 (CV) 으로 직접 제어 할 수 있는 공명.
제어 전압 (CV) 및 게이트 신호 관리: 여러 개의 입력/출력 잭과 라우팅, 스케일링, 수량화 및 처리 DC 결합 CV (지속 제어) 및 게이트/트리거 신호 (시간 / 이벤트) 를 위해 설계된 회로,모듈형 커뮤니케이션의 언어입니다..
유로랙에 준하는 전력 규제 및 분배: PCB는 표준 +/-12V (또는 +/-15V) 를 수용하기 위해 견고한 전력 조절 섹션을 포함합니다.그리고 모든 탑재된 아날로그 및 디지털 부품에 대한 보호된 전력.
아날로그-디지털 하이브리드 아키텍처: 많은 현대 모듈은 하이브리드 PCBA 디자인을 갖추고 있으며, 디지털 마이크로 컨트롤러 (MCU) 또는 FPGA와 아날로그 신호 경로를 결합하여 정확한 타이밍, 메모리 저장, 복잡한 순서,디지털 합성 알고리즘, USB/MIDI 통신
고품질 아날로그-디지털/디지털-아날로그 변환 (ADC/DAC): 고해상도, 높은 샘플링 비율의 ADC와 DAC를 통합하여 외부 오디오를 처리하고 CV를 디지털화 할 때 원시 오디오 품질을 보장합니다.또는 모듈 내의 디지털 소스에서 오디오를 생성.
전면 패널 컴포넌트 통합: PCBA는 지속적인 촉각 사용에 견딜 수 있도록 설계된 내구성 있는 전력 측정기, 스위치 및 LED 표시기자주 패치 케이블을 삽입하고 제거하기 위한 용접 닫힌 잭 소켓.
정밀 봉투 발전기 및 전압 조절 증폭기 (VCA) 회로: 정확한 공격-분해-지속 방출 (ADSR) 껍질 곡선을 생성하고 전압 조절을 사용하여 오디오/CV 신호를 깨끗하게 증폭하거나 약화시키는 전용 회로를 포함한다.음향 역학을 형성하는 데 기본이 되는.
FAQ
질문 1: 공고에 필요한 것은 무엇입니까?
답:
PCB: QTY, Gerber 파일 및 기술 요구 사항 (물질/면면 완공 처리/황의 두께/판 두께,...)
PCBA: PCB 정보, BOM, (시험 문서...)
Q2: 어떤 파일 형식을 생산에 허용합니까?
답:
PCB 게르버 파일
PCB BOM 목록
PCBA에 대한 시험 방법
Q3: 제 파일은 안전합니까?
답:
귀하의 파일은 완전히 안전하고 안전하게 보관됩니다. 우리는 전체 프로세스 동안 고객의 IP를 보호합니다. 고객의 모든 문서는 결코 제3자에게 공유되지 않습니다.
Q4: 배송 방법은 무엇입니까?
답:
우리는 FedEx / DHL / TNT / UPS를 배송에 제공 할 수 있습니다. 또한 고객이 제공하는 배송 방법이 허용됩니다.
Q5: 지불 방법은 무엇입니까?
답:
전신 송금 (전신 TT, T/T), 페이팔은 허용됩니다.
- 네PCB 및 PCBA 설명- 네
| PCB 층 | 1~42층 |
| PCB 재료 | CEM1, CEM3, 로저스, FR-4, 높은 Tg FR-4, 알루미늄 기반, 할로겐 없는 |
| 최대 게시판 크기 | 620mm × 1100mm |
| 인증 | RoHS 지침을 준수 |
| 판 두께 | 1.6 ±0.1mm |
| 외층 구리 두께 | 00.5온스 |
| 내부층 구리 두께 | 0.5-4ounce |
| 최대 판 두께 | 60.0mm |
| 최소 구멍 크기 | 0.20mm |
| 최소선 너비/공간 | 3/3밀리 |
| 최소 용접 마스크 피치 | 0.1mm (4mil) |
| 판 두께와 개도 비율 | 30:1 |
| 최소 구멍 구리 | 20μm |
| 구멍 지름 허용 (PTH) | ±0.075mm (3mil) |
| 구멍 지름 허용 (NPTH) | ±0.05mm (2mil) |
| 구멍 위치 오차 | ±0.05mm (2mil) |
| 대명표 관용 | ±0.05mm (2mil) |
| PCB 솔더 마스크 색상 | 검은색, 흰색, 노란색 |
| PCB 표면 가공 | HASL 납 없는, 몰입 ENIG, 화학 틴, 플래시 골드, OSP, 금 손가락, 껍질 벗기, 몰입 은 |
| 레전드 컬러 | 흰색 |
| 전기 검사 | 100% AOI, 엑스레이, 비행 탐사 시험 |
| 오프라인 처리 | 라우팅 및 스코어/V 절단 |
| 검사 표준 | IPC-A-610 II급 |
| 인증서 | UL (E503048), ISO9001, ISO14001, IATF16949 |
| 출력 보고서 | 최종 검사, 전기 테스트, 용접성 테스트, 마이크로 섹션 분석 |
