PCBA 소비재 전자제품 SMT 짐벌 안정기 인쇄 회로 기판 어셈블리

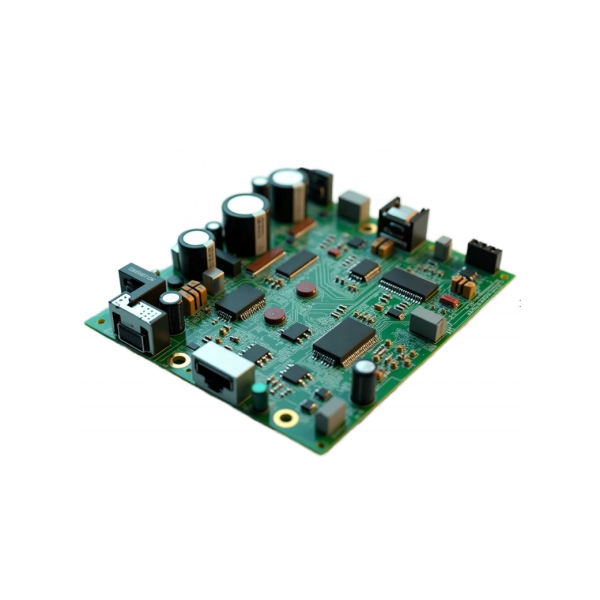

PCBA  이미지

정보 TECircuit

발견: TECircuit는 다음부터 운영되었습니다. 2004.

위치: 중국 선전에 위치한 전자 제품 제조 서비스(EMS) 제공업체입니다.

항목: 맞춤형 EMS PCB, 제공합니다 전체 범위의 원스톱 쇼핑 서비스.

서비스: 인쇄 회로 기판(PCB) 및 인쇄 회로 기판 조립(PCBA), 플렉시블 인쇄 회로 기판(FPC), 부품 소싱, 박스 빌딩, 테스트.

품질 보증: UL, ISO 9001, ISO 14001, ISO 13485, ITAF 16949 및 ROHS 및 REACH를 준수합니다.

공장 사진:
자체 공장: 50,000 평방미터; 직원: 930명 이상; 월간 생산 능력: 100,000 평방미터

PCBA  응용 분야

• 휴대용 비디오 안정화: PCBA는 모션 데이터를 처리하여 손 떨림 및 원치 않는 움직임을 적극적으로 취소하여 스마트폰 또는 액션 카메라를 사용하는 브이로거, 여행자 및 콘텐츠 제작자가 부드러운 비디오를 녹화할 수 있도록 합니다.

• 항공 사진 및 드론 이미징: 드론에 장착된 카메라를 비행 중 진동 및 자세 변화로부터 안정화하여 선명하고 전문적인 품질의 항공 영상 및 사진을 보장합니다.

• 액션 및 스포츠 비디오그래피: 이 시스템은 달리기, 스키 또는 차량 기반 촬영과 같은 고강도 활동 중에 카메라 수평을 유지하고 급격한 움직임을 보상하여 피사체를 프레임 내에 안정적으로 유지합니다.

• 전문 영화 및 방송: 영화 제작, 텔레비전 방송 및 라이브 이벤트에 시네마틱 카메라 움직임을 제공하여 핸드헬드 작동과 관련된 흔들림 없이 역동적인 샷을 허용합니다.

• 로봇 공학 및 머신 비전: PCBA는 로봇 및 자율 주행 차량을 위한 안정화된 비전 플랫폼을 활성화하여 호스트 플랫폼의 움직임에도 불구하고 카메라가 탐색, 검사 및 객체 인식과 같은 작업에 대해 올바르게 방향을 유지하도록 합니다.

PCBA 기능

1. 관성 측정 장치(IMU): PCBA는 3축 자이로스코프와 3축 가속도계를 결합하여 각속도와 선형 가속도를 감지하여 모션 감지 및 안정화 계산에 필수적인 데이터를 제공하는 IMU 센서(MPU6050 또는 BMI160 등)를 통합합니다.

2. 브러시리스 모터 드라이브 제어: 브러시리스 짐벌 모터(BLDC)를 정밀하게 제어하기 위한 모터 드라이버(DRV8313 등)가 특징입니다. 이러한 드라이버는 부드럽고 반응성이 뛰어난 모터 토크에 필요한 고효율, 저소음 전력 공급을 처리하며, 이는 움직임에 대응하는 데 매우 중요합니다.

3. 안정화 및 제어 알고리즘: 마이크로컨트롤러(Atmega328 또는 STM32 시리즈 등)는 실시간 안정화 알고리즘(예: PID 컨트롤러 또는 보완 필터)을 실행합니다. 이들은 IMU 데이터를 처리하여 모터에 전송되는 보정 신호를 계산하여 카메라를 안정적으로 유지합니다.

4. 고급 전원 관리 시스템: PCBA는 배터리(예: 2S-3S LiPo)에서 전력을 효율적으로 관리하고, 모든 구성 요소에 안정적인 전압을 제공하며, 향상된 모터 성능을 위한 전압 부스팅과 같은 기능을 지원하기 위해 전원 관리 IC(PMIC) 및 전압 조정기(TPS62172 등)를 사용합니다.

5. 다중 모드 연결 및 제어: 이 보드는 디버깅 및 구성을 위한 USB, 원격 컨트롤러에서 명령을 수신하거나 더 큰 시스템과의 통합을 위한 직렬 통신 프로토콜(HerkuleX 등)을 포함하여 사용자 제어 및 데이터 전송을 위한 다양한 연결 옵션을 지원합니다.

6. 컴팩트하고 견고한 PCB 설계: PCB는 휴대용 짐벌 시스템에 통합될 수 있도록 컴팩트하고 가볍게 설계되었습니다. 종종 고밀도 상호 연결(HDI) 기술을 사용하며 모바일 환경에서 견고한 작동을 위한 고려 사항을 포함합니다.

FAQ

​PCB & PCBA  설명​

PCB 조립 OEM 서비스

전자 부품 재료 구매

베어 PCB 제작

케이블, 와이어 하네스 조립, 판금, 전기 캐비닛 조립 서비스

PCB 조립 서비스: SMT, BGA, DIP

PCBA 테스트: AOI, ICT(In-Circuit Test), FCT(Functioal Test)

컨포멀 코팅 서비스

프로토타입 제작 및 대량 생산

​​

PCBA ODM 서비스

아이디어에 따른 PCB 레이아웃, PCBA 설계

PCBA 복사/복제

디지털 회로 설계 / 아날로그 회로 설계/ lRF 설계 / 임베디드 소프트웨어 설계

펌웨어 및 마이크로코드 프로그래밍 Windows 응용 프로그램(GUI) 프로그래밍/Windows 장치 드라이버(WDM) 프로그래밍

임베디드 사용자 인터페이스 설계 / lSystem 하드웨어 설계

​
