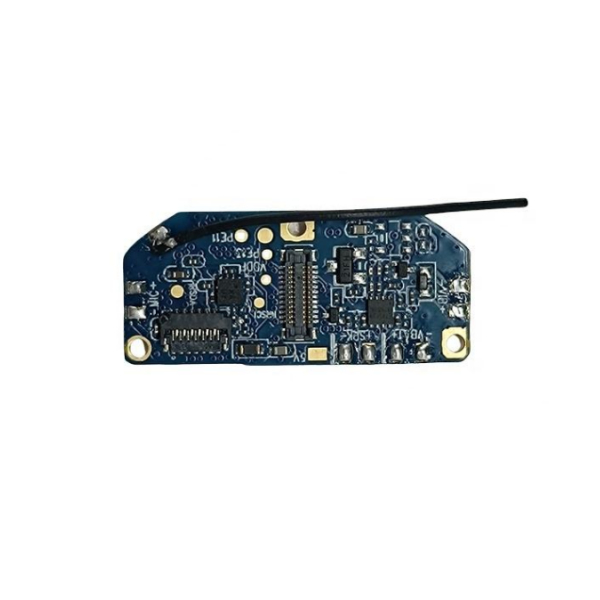

PCBA 소비자 전자 SMT 그림 태블릿 인쇄 회로 보드 조립

PCBA 이미지

- 뭐?TEC회로

발견:TECircuit는2004.

위치:중국 첸젠에 위치한 전자제품 제조 서비스 (EMS) 제공자.

항목:맞춤형 EMS PCB,제안다양한한 번 멈춰상점 서비스

서비스: 인쇄회로판 (PCB그리고 인쇄 회로 보드 조립PCBA), 유연한 인쇄 회로 보드FPC), 부품 공급,박스 제작, 테스트

품질 보장: UL,ISO 9001,ISO 14001,ISO13485, ITAF 16949 및 ROHS 및 REACH에 적합합니다.

공장 사진:
회사 자체 공장: 50,000m2 직원: 930+ 월 생산량: 100,000m2

PCBA 응용 프로그램

• 디지털 아트 제작 및 일러스트레이션:PCBA는 압력에 민감한 스타일러스에서 입력된 정보를 처리하고예술가들이 자연스러운 느낌으로 상세한 디지털 그림과 삽화를 만들 수 있도록.

• 사진 편집 및 리투싱:사진작가와 그래픽 디자이너들이 스타일러스를 사용하여 정확한 선택, 마스크, 조정 등을 할 수 있게 해줍니다.타는 것, 그리고 상세한 리투싱.

• 애니메이션과 3D 모델링:PCBA는 키프레임, 프레임 사이, 조각, 텍스처,3D 모델링 소프트웨어에서 문자 조작.

• 교육 및 비즈니스 문서:스틸러스의 움직임을 캡처하여 문서나 PDF에 손으로 쓴 메모, 스케치, 주석을 정확하게 재현하여 학생, 교사,회의나 강연에서.

• 디지털 서명 및 양식 처리:PCBA는 법적 및 행정적 목적으로 고밀도의 고유 한 필기 패턴을 처리함으로써 안전한 서명 캡처 및 문서 검증을 가능하게합니다.

PCBA 특징

1. 고해상도 전자기 디지털화기:PCBA는 특화된 전자기 센서 그리드와 컨트롤러를 탑재하고 있습니다.그리고 매우 높은 정확도로 회전 (일반적으로 인치 분해량 당 수천 라인), 미세한 세부 사항을 포착하는 데 필수적입니다.

2. 다단계 압력 감지 회로:압력에 민감한 회로로 스틸러스에서 여러 수준의 압력을 감지합니다. (예를 들어, 2048, 8192 레벨), PCBA가 브러시 크기, 불투명성,또는 다른 도구 특성을 사용자를 얼마나 강하게 누르는지에 따라.

3. 저연속 데이터 처리 MCU/SoC:PCBA에 있는 중앙 마이크로 컨트롤러 유닛 (MCU) 또는 시스템 온 칩 (SoC) 은 디지털라이저, 스타일러스 버튼 및 태블릿 익스프레스 키로부터의 지속적인 데이터 흐름을 빠르게 처리합니다.펜 움직임과 커서 반응 사이의 지연을 최소화합니다..

4. 멀티 모드 연결 및 인터페이스 컨트롤러:PCBA는 와이어드 인터페이스를 통합합니다USB-C(데이터 전송 및 전력 공급을 지원하는) 컴퓨터에 연결을 위해블루투스 같은 무선 모듈케이블 없는 경험을 위해 데이터 프로토콜 변환을 관리합니다. 안정적인 통신을 위해요.

5. 첨단 전력 관리 IC (PMIC):내장 배터리 또는 디스플레이가 있는 태블릿의 경우 PCBA는 정교한전력 관리 IC (PMIC)그리고배터리 관리 시스템 (BMS)전력 소비를 최적화하고 USB-C PD를 통해 충전을 관리하고 긴 사용 시간을 지원합니다.

FAQ

- 네PCB 및 PCBA 설명- 네

PCB 조립 OEM 서비스

전자 부품 물품 구매

맨 PCB 제조

케이블, 와이어 허니스 어셈블리, 엽금속, 전기 캐비닛 조립 서비스

PCB 조립 서비스: SMT, BGA, DIP

PCBA 테스트: AOI, 회로 테스트 (ICT), 기능 테스트 (FCT)

양형 코팅 서비스

프로토타입 제작 및 대량 생산

- 네- 네

PCBA ODM 서비스

당신의 아이디어에 따라 PCB 레이아웃, PCBA 디자인

PCBA 복사/클론

디지털 회로 설계 / 아날로그 회로 설계 / lRF 설계 / 임베디드 소프트웨어 설계

펌웨어 및 마이크로 코드 프로그래밍 윈도우 애플리케이션 (GUI) 프로그래밍/윈도우 장치 드라이버 (WDM) 프로그래밍

임베디드 사용자 인터페이스 디자인 / l시스템 하드웨어 디자인
