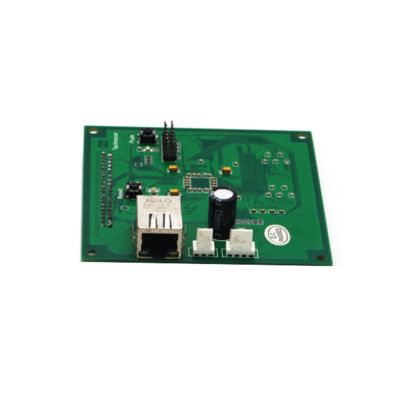

PCBA 소비자 전자 SMT 토양 모니터 인쇄 회로 보드 조립

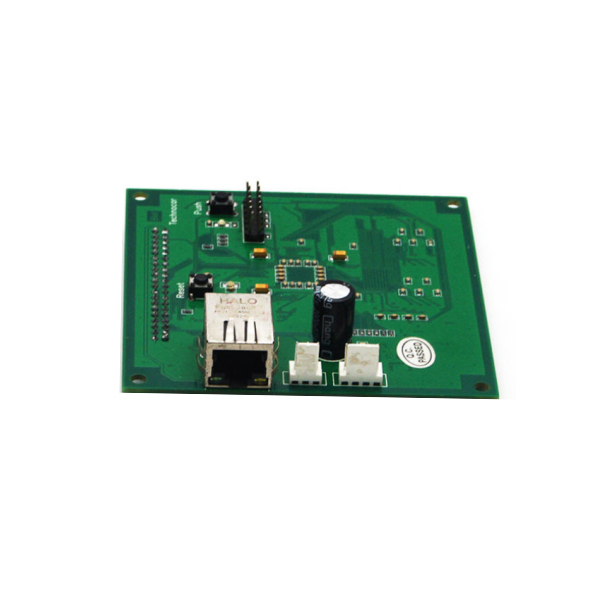

PCBA 이미지

- 뭐?TEC회로

발견:TECircuit는2004.

위치:중국 첸젠에 위치한 전자제품 제조 서비스 (EMS) 제공자.

항목:맞춤형 EMS PCB,제안다양한한 번 멈춰상점 서비스

서비스: 인쇄회로판 (PCB그리고 인쇄 회로 보드 조립PCBA), 유연한 인쇄 회로 보드FPC), 부품 공급,박스 제작, 테스트

품질 보장: UL,ISO 9001,ISO 14001,ISO13485, ITAF 16949 및 ROHS 및 REACH에 적합합니다.

공장 사진:
회사 자체 공장: 50,000m2 직원: 930+ 월 생산량: 100,000m2

PCBA 응용 프로그램

• P결정 농업 및 관개 계획: PCBA는 토양 습도 수준을 실시간으로 모니터링하여 농부들이 관개 시스템을 최적화 할 수 있습니다. 이것은 작물이 적절한 시간에 적절한 양의 물을 받는 것을 보장합니다.물을 절약하고 농작물 수확량을 향상시킵니다..

• 풍경 및 골프장 관리: 잔디밭, 공원, 골프장용 관개 컨트롤러에 통합된 토양 모니터 PCBA는 토양이 이미 습해졌을 때, 예를 들어 비가 내린 후에 불필요한 관개 주기를 막을 수 있습니다.이것은 관개 효율성을 향상시키고 비료와 화학 물질의 침수 방지입니다..

• 환경 및 농업 연구: 연구자들은 이러한 PCBA 기반 센서를 환경과학과 농업학과 같은 분야에서 용매 운송, 토양 호흡, 기후 변화의 영향에 대한 연구를 위해 사용합니다.그들이 제공하는 정확한 데이터에 의존합니다..

• 온실 자동화 및 관리: 통제 된 온실 환경에서 PCBA는 토양 습도 및 기타 환경 매개 변수를 감지하는 스마트 모니터링 시스템의 일부입니다. 이것은 정확한 관개 관리를 가능하게합니다.식물의 성장 조건을 최적화합니다..

• 스마트 홈 정원: 가정 정원꾼 들 에게는 단순 한 PCBA 디자인 을 가진 토양 모니터 가 식물 이 충분한 수분 을 가지고 있는지 확인 하는 쉬운 방법 을 제공한다.이러한 장치는 독립적이거나 자동화 된 식물 관리를 위해 더 큰 스마트 가정 생태계에 통합 될 수 있습니다.

PCBA 특징

1. 다이렉트릭 센싱 기술 (용량/FDR): 대부분의 현대 토양 모니터 PCB는 용량 또는 주파수 영역 반사 측정 (FDR) 센싱을 사용합니다. 토양의 변압 변수를 측정합니다.물은 공기나 토양의 고체보다 훨씬 더 높은 허용성을 가지고 있기 때문에이 방법은 더 훼손 저항성이 있고 저항 감지보다 더 정확한 측정이 가능합니다.

2. 정밀 신호 조건화 및 ADC: PCBA는 일반적으로 24 비트 시그마-델타 아날로그-디지털 변환기 (ADC) 와 같은 정밀 아날로그 프론트 엔드를 포함합니다. 이 회로는 작은,맑은 센서 탐사선에서 아날로그 신호, 마이크로 컨트롤러가 처리할 수 있는 고해상도 디지털 값

3. 무선 연결 모듈 (Wi-Fi/Bluetooth): 사물인터넷 토양 센서에서 PCBA는 ESP8266와 같은 무선 모듈을 통합합니다. 이것은 센서가 데이터를 중앙 게이트웨이, 클라우드 플랫폼 또는 스마트폰 앱으로 무선으로 전송할 수 있도록합니다.원격 모니터링과 제어.

4. 저전력 설계 및 전력 관리: PCBA는 필드에서의 장기적 배치를 지원하기 위해 낮은 전력 소비를 위해 설계되었습니다.배터리 전력 지원, 그리고 펌웨어는 심호식 모드를 구현하여 배터리 수명을 크게 연장합니다.

5. 데이터 처리용 마이크로 컨트롤러 유닛 (MCU): 마이크로 컨트롤러 (아두이노, ESP8266 등) 는 PCBA의 뇌입니다. 센서 데이터를 읽고 처리하고 통신 프로토콜을 실행하며 현지 결정을 내릴 수 있습니다.관개 밸브가 작동).

6. 토양 특유의 캘리브레이션 및 보상: 하드웨어와 펌웨어는 정확성을 보장하기 위해 다양한 토양 유형 (예: 점토, 모래) 에 대한 캘리브레이션을 허용하도록 설계되었습니다.일부 고급 PCBA 설계에는 토양 온도 및 소금 함량의 측정에 대한 영향을 보상하기 위한 구성 요소 또는 알고리즘도 포함될 수 있습니다..

7. 견고하고 부식 저항성 탐사 기구 설계: PCB의 센서 부분은 종종 노출 된 구리 흔적이나 금속 막대기로 구성되어 있으며, 저항 센서의 일반적인 고장점인 내구성 및 부식 저항성을 갖도록 설계되었습니다.

FAQ

- 네PCB 및 PCBA 설명- 네

PCB 조립 OEM 서비스

전자 부품 물품 구매

맨 PCB 제조

케이블, 와이어 허니스 어셈블리, 엽금속, 전기 캐비닛 조립 서비스

PCB 조립 서비스: SMT, BGA, DIP

PCBA 테스트: AOI, 회로 테스트 (ICT), 기능 테스트 (FCT)

양형 코팅 서비스

프로토타입 제작 및 대량 생산

- 네- 네

PCBA ODM 서비스

당신의 아이디어에 따라 PCB 레이아웃, PCBA 디자인

PCBA 복사/클론

디지털 회로 설계 / 아날로그 회로 설계 / lRF 설계 / 임베디드 소프트웨어 설계

펌웨어 및 마이크로 코드 프로그래밍 윈도우 애플리케이션 (GUI) 프로그래밍/윈도우 장치 드라이버 (WDM) 프로그래밍

임베디드 사용자 인터페이스 디자인 / l시스템 하드웨어 디자인
