SMT 모바일 디바이스 홀더 빠른 회전 PCBA 인쇄 회로 보드 조립 (pcba)

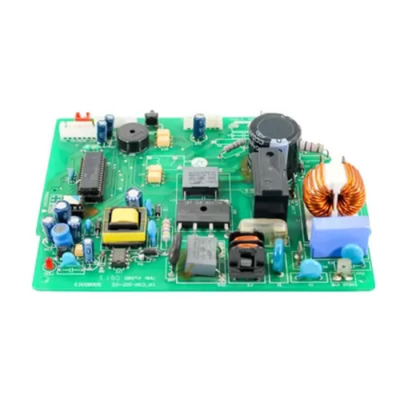

제품 이미지

- 뭐?TEC회로

발견:TECircuit는2004.

위치:중국 첸젠에 위치한 전자제품 제조 서비스 (EMS) 제공자.

항목:맞춤형 EMS PCB,제안다양한한 번 멈춰상점 서비스

서비스: 인쇄회로판 (PCB그리고 인쇄 회로 보드 조립PCBA), 유연한 인쇄 회로 보드FPC), 부품 공급,박스 제작, 테스트

품질 보장: UL,ISO 9001,ISO 14001,ISO13485, ITAF 16949 및 ROHS 및 REACH에 적합합니다.

공장 사진:
회사 자체 공장: 50,000m2 직원: 930+ 월 생산량: 100,000m2

제품 응용

제품 특성

1. 조절 할 수 있는 디자인:

   • 최적의 시청을 위해 사용자 정의 가능한 각과 높이를 허용하며 사용자 선호도와 편안함을 충족시킵니다.

2. 견고 한 건축물:

   • 견고한 재료로 만들어져 다양한 모바일 기기를 안전하게 고정시켜 미끄러지고 떨어지는 것을 방지합니다.

3. 통합 충전 솔루션:

   • 무선 충전 기능이나 USB 포트를 포함할 수 있으며, 장비를 들고 있을 때 충전할 수 있습니다.

4. 콤팩트 하고 가볍다:

   • 휴대성으로 설계되어 사용되지 않을 때 쉽게 운송하고 보관 할 수 있습니다.

5. 사용자 친화적 인 인터페이스:

   • 장비를 쉽게 삽입하고 제거할 수 있는 간단한 메커니즘을 갖추고 있으며, 종종 한 손으로 조작할 수 있습니다.

6. 케이블 관리:

   • 충전 케이블을 조직하고, 엉망이 줄어들며, 전체적인 미용을 향상시키는 솔루션을 포함합니다.

7. 호환성:

   • 다양한 크기의 스마트 폰과 태블릿을 포함한 다양한 모바일 장치를 수용합니다.

8. 미끄러지지 않는 기단:

   • 구미 또는 패드 된 기단으로 장착되어 미끄러지는 것을 방지하고 다른 표면에 안정성을 보장합니다.

9. 스마트 기능:

   • 자동 조정 또는 스마트 홈 시스템과의 통합을 위한 연결 옵션에 대한 센서를 포함할 수 있다.

FAQ

- 네제품 설명- 네

PCB 조립 OEM 서비스

전자 부품 물품 구매

맨 PCB 제조

케이블, 와이어 허니스 조립, 엽금속, 전기 캐비닛 조립 서비스

PCB 조립 서비스: SMT, BGA, DIP

PCBA 테스트: AOI, 회로 테스트 (ICT), 기능 테스트 (FCT)

양형 코팅 서비스

프로토타입 제작 및 대량 생산

- 네- 네

PCBA ODM 서비스

당신의 아이디어에 따라 PCB 레이아웃, PCBA 디자인

PCBA 복사/클론

디지털 회로 설계 / 아날로그 회로 설계 / lRF 설계 / 임베디드 소프트웨어 설계

펌웨어 및 마이크로 코드 프로그래밍 윈도우 응용 프로그램 (GUI) 프로그래밍/윈도우 장치 드라이버 (WDM) 프로그래밍

임베디드 사용자 인터페이스 디자인 / l시스템 하드웨어 디자인
