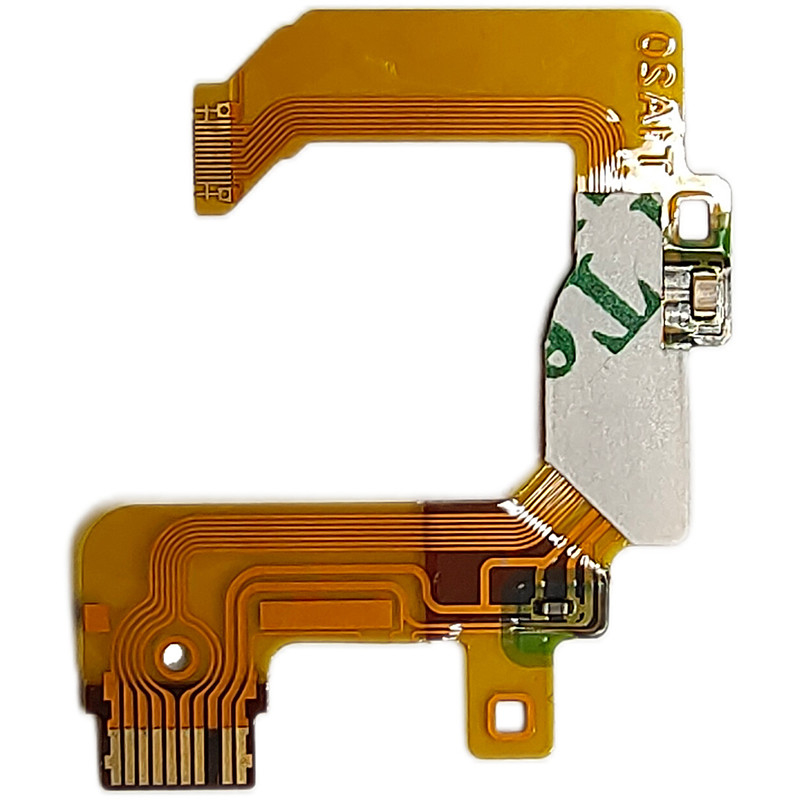

전자 PCBA 단일 계층 FPC SMT PCB 조립 인쇄 회로 보드 조립

제품 이미지

- 뭐?TEC회로

발견:TECircuit는2004.

위치:중국 첸젠에 위치한 전자제품 제조 서비스 (EMS) 제공자.

항목:맞춤형 EMS PCB,제안다양한한 번 멈춰상점 서비스

서비스: 인쇄회로판 (PCB그리고 인쇄 회로 보드 조립PCBA), 유연한 인쇄 회로 보드FPC), 부품 공급,박스 제작, 테스트

품질 보장: UL,ISO 9001,ISO 14001,ISO13485, ITAF 16949 및 ROHS 및 REACH에 적합합니다.

공장 사진:
회사 자체 공장: 50,000m2 직원: 930+ 월 생산량: 100,000m2

제품 응용

제품 특성

1. 유연성:

   • 굽고 접을 수 있어 콤팩트하거나 불규칙한 공간에 맞게 혁신적인 디자인을 할 수 있습니다.

2. 가벼운 무게:

   • 전통적인 딱딱한 PCB보다 훨씬 가벼워 전자 장치의 휴대성에 기여합니다.

3. 공간 효율성:

   • 단층 디자인은 공간을 최적화하여 엄격한 크기 제약이있는 응용 프로그램에 이상적입니다.

4. 비용 효율성:

   • 일반적으로 다층 보드보다 제조 비용이 저렴하여 대량 생산에 적합합니다.

5. 단순화 된 디자인:

   • 설계와 제조가 더 쉬워서 프로토타입 제작이 더 빨라지고 시장에 출시 시간이 더 빨라집니다.

6. 내구성:

   • 기계적 스트레스와 진동에 저항하며 다양한 환경에서 안정적인 성능을 보장합니다.

7. 좋은 신호 무결성:

   • 신호 손실을 최소화하도록 설계되어 고주파 애플리케이션에 적합합니다.

8. 사용자 정의 가능성:

   • 형태, 크기 및 부품 배치 등 특정 애플리케이션 요구 사항을 충족시키기 위해 쉽게 조정됩니다.

9. 환경 요인 에 대한 저항성:

   • 습도 및 화학 저항성을 위해 종종 처리되며 다양한 조건에서 신뢰성을 향상시킵니다.

10. 산업 표준 준수:

    • 관련 안전 및 성능 표준을 충족하도록 제조하여 중요한 응용 프로그램에서 신뢰할 수있는 작동을 보장합니다.

FAQ

- 네제품 설명- 네

PCB 조립 OEM 서비스

전자 부품 물품 구매

맨 PCB 제조

케이블, 와이어 허니스 조립, 엽금속, 전기 캐비닛 조립 서비스

PCB 조립 서비스: SMT, BGA, DIP

PCBA 테스트: AOI, 회로 테스트 (ICT), 기능 테스트 (FCT)

양형 코팅 서비스

프로토타입 제작 및 대량 생산

- 네- 네

PCBA ODM 서비스

당신의 아이디어에 따라 PCB 레이아웃, PCBA 디자인

PCBA 복사/클론

디지털 회로 설계 / 아날로그 회로 설계 / lRF 설계 / 임베디드 소프트웨어 설계

펌웨어 및 마이크로 코드 프로그래밍 윈도우 응용 프로그램 (GUI) 프로그래밍/윈도우 장치 드라이버 (WDM) 프로그래밍

임베디드 사용자 인터페이스 디자인 / l시스템 하드웨어 디자인
