질문 1: 공고에 필요한 것은 무엇입니까?
답:
PCB: QTY, Gerber 파일 및 기술 요구 사항 (물질/면면 완공 처리/황의 두께/판 두께,...)
PCBA: PCB 정보, BOM, (시험 문서...)

Q2: 어떤 파일 형식을 생산에 허용합니까?
답:
PCB 게르버 파일
PCB BOM 목록
PCBA에 대한 시험 방법

Q3: 제 파일은 안전합니까?
답:
귀하의 파일은 완전히 안전하고 안전하게 보관됩니다. 우리는 전체 프로세스 동안 고객의 IP를 보호합니다. 고객의 모든 문서는 결코 제3자에게 공유되지 않습니다.

Q4: 배송 방법은 무엇입니까?
답:
우리는 FedEx / DHL / TNT / UPS를 배송에 제공 할 수 있습니다. 또한 고객이 제공하는 배송 방법이 허용됩니다.

Q5: 지불 방법은 무엇입니까?
답:
전신 송금 (전신 TT, T/T), 페이팔은 허용됩니다.

- 뭐?TEC회로

발견:TECircuit는2004.

위치:중국 첸젠에 위치한 전자제품 제조 서비스 (EMS) 제공자.

항목:맞춤형 EMS PCB,제안다양한한 번 멈춰상점 서비스

서비스: 인쇄회로판 (PCB그리고 인쇄 회로 보드 조립PCBA), 유연한 인쇄 회로 보드FPC), 부품 공급,박스 제작, 테스트

품질 보장: UL,ISO 9001,ISO 14001,ISO13485, ITAF 16949 및 ROHS 및 REACH에 적합합니다.

공장 사진:
회사 자체 공장: 50,000m2 직원: 930+ 월 생산량: 100,000m2

신청서

• 휴대폰:통신 PCB 어셈블리는 원활한 음성 및 데이터 통신을 가능하게 하기 위해 휴대 전화에 널리 사용됩니다.
• 텔레비전:기술의 발전으로, 텔레비전은 이제 내장 통신 기능이 있으며 통신 PCB 조립은 이러한 장치의 중요한 구성 요소입니다.
• 라우터:라우터는 통신 PCB 어셈블리를 사용하여 여러 장치를 인터넷에 연결하고 원활한 통신을 가능하게합니다.
• 무선 통신 장치:통신 PCB 어셈블리는 블루투스 헤드셋, 스마트 워치 및 피트니스 트래커와 같은 무선 통신 장치에도 사용됩니다.

• 100% 전자 테스트:통신 PCB 어셈블리는 모든 구성 요소가 제대로 작동하고 필요한 표준을 충족하는지 확인하기 위해 100% E 테스트를 통과합니다.
• 잠수 금 공정:통신 PCB 조립의 생산에 사용되는 PCB 골드 프로세스는 침수 금으로, 우수한 부식 저항을 제공하고 제품의 내구성을 보장합니다.
• 들어오는 재료의 처리:통신 PCB 조립은 최고 품질과 신뢰성을 보장하기 위해 들어오는 재료를 처리하는 엄격한 과정을 거칩니다.
• FR-4 재료:통신 PCB 어셈블리는 우수한 전기적 특성과 고온 저항으로 알려진 고품질 FR-4 소재로 만들어졌습니다.

결론적으로, 통신 PCB 조립은 통신 장치의 생산에서 필수적인 구성 요소이며 원활하고 신뢰할 수있는 통신 서비스를 가능하게하는 데 결정적인 역할을합니다.고품질의 재료로, 최신 기술, 그리고 엄격한 테스트, 그것은 통신 산업의 높은 기준을 충족하는 신뢰할 수 있고 내구성있는 제품입니다.

- 네제품 설명

- 네

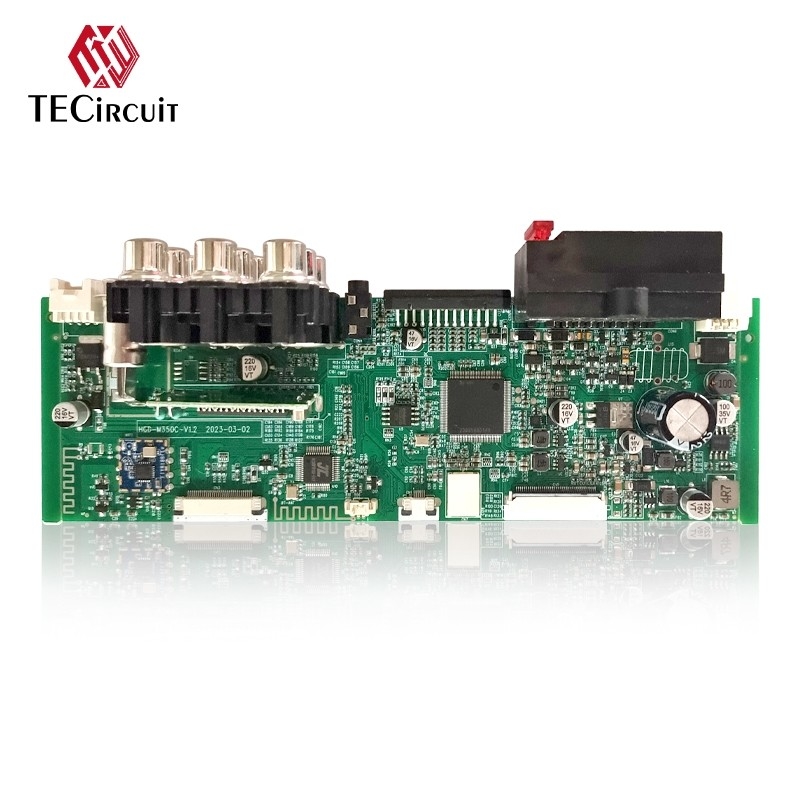

4G 통신/네트워크 스위치용 통신 PCB 어셈블리는 초고속과 신뢰할 수 있는 통신 장치의 생산에 필수적인 구성 요소입니다.이 첨단 전자 장치 는 현대 통신 시스템 의 까다로운 요구 에 부응 하기 위해 설계 되었습니다.

통신 PCB 어셈블리, 통신 회로 보드 어셈블리 또는 통신 시스템 PCB 어셈블리로도 알려져 있습니다.통신 장치의 생산을 위해 특별히 설계된 고도의 전문 제품입니다.이 집합체는 통신 시스템의 효율적이고 안정적인 운영을 보장하는 데 결정적인 역할을 수행하며 통신 산업의 필수 요소가됩니다.

• 4G 네트워크 스위치:통신 PCB 어셈블리는 4G 네트워크 스위치를 지원하도록 설계되어 다양한 장치에 대한 고속 및 신뢰할 수있는 통신을 가능하게합니다.
• FR-4 재료:PCB의 기본 재료는 전자 장치에서 일반적으로 사용되는 고강성 유리로 강화 된 화염 retardant 및 epoxy 물질인 FR-4로 만들어집니다.이 재료는 PCB 집합의 내구성과 안정성을 보장합니다..
• 잠수 금 공정:조립에 사용되는 PCB 금화 과정은 몰입 금으로, 더 나은 전기 전도성 및 부식 저항을 위해 매끄럽고 균일한 표면을 제공합니다.
• 구리 원료:PCB의 핵심 재료는 구리이며, 우수한 전기 및 열 전도성으로 알려져 있으며, 고속 통신 장치에 이상적입니다.

통신 PCB 어셈블리는 라우터, 모??, 스위치 및 기타 네트워크 장비 등 다양한 통신 장치에서 널리 사용됩니다. 휴대 전화, 태블릿,4G 네트워크 기술을 사용하는 다른 모바일 장치.

통신 PCB 조립은 현대 통신 장치의 생산에 중요한 요소입니다.그리고 구리 원료, 통신 시스템의 효율적이고 신뢰할 수 있는 작동을 보장합니다. 기술이 계속 발전함에 따라 이러한 첨단 전자 집합에 대한 수요는 계속 증가 할 것입니다.

PCB 조립 OEM 서비스

전자 부품 물품 구매

맨 PCB 제조

케이블, 와이어 허니스 조립, 엽금속, 전기 캐비닛 조립 서비스

PCB 조립 서비스: SMT, BGA, DIP

PCBA 테스트: AOI, 회로 테스트 (ICT), 기능 테스트 (FCT)

양형 코팅 서비스

프로토타입 제작 및 대량 생산

- 네- 네

PCBA ODM 서비스

당신의 아이디어에 따라 PCB 레이아웃, PCBA 디자인

PCBA 복사/클론

디지털 회로 설계 / 아날로그 회로 설계 / lRF 설계 / 임베디드 소프트웨어 설계

펌웨어 및 마이크로 코드 프로그래밍 윈도우 응용 프로그램 (GUI) 프로그래밍/윈도우 장치 드라이버 (WDM) 프로그래밍

임베디드 사용자 인터페이스 디자인 / l시스템 하드웨어 디자인
